Dimensioni e caratteristiche delle guide per cassetti con cuscinetti a sfera.

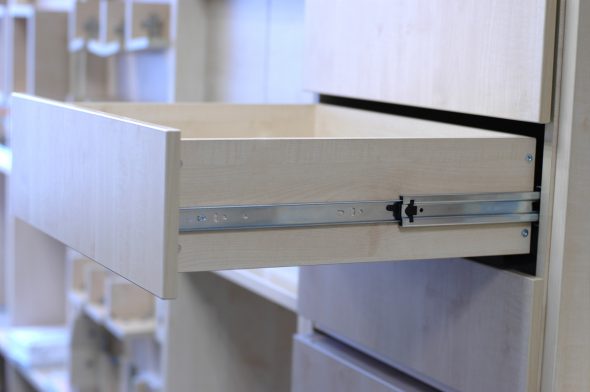

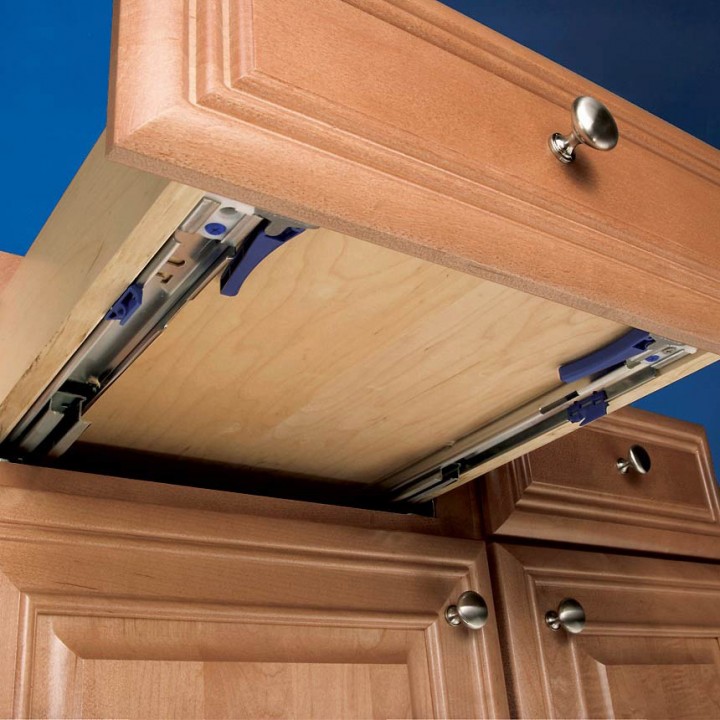

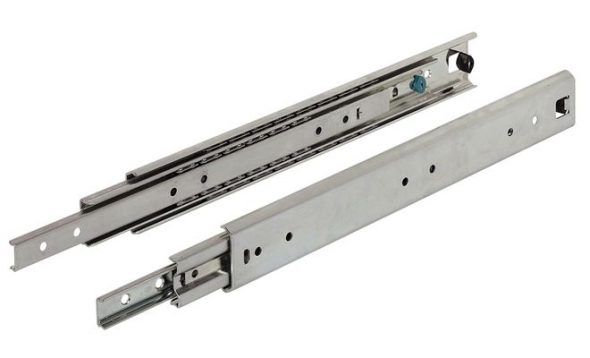

La progettazione delle guide a sfere è piuttosto semplice e il meccanismo stesso è costituito da diverse parti principali e da un certo numero di parti ausiliarie. Se i primi includono guide e sfere in metallo, i secondi sono rappresentati da vari elementi di bloccaggio e limitatori realizzati sia in metallo che in plastica.

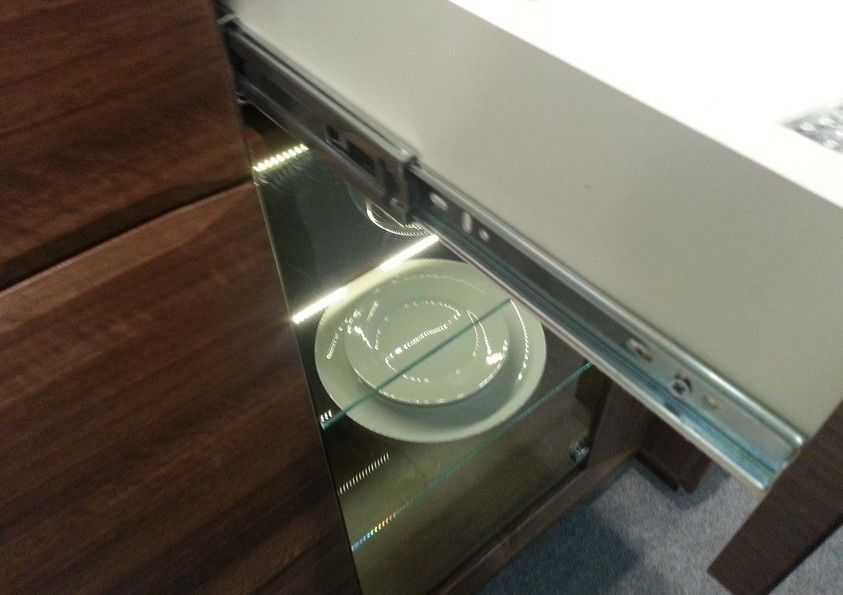

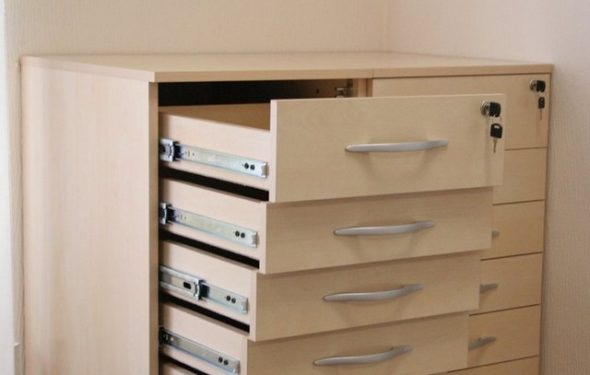

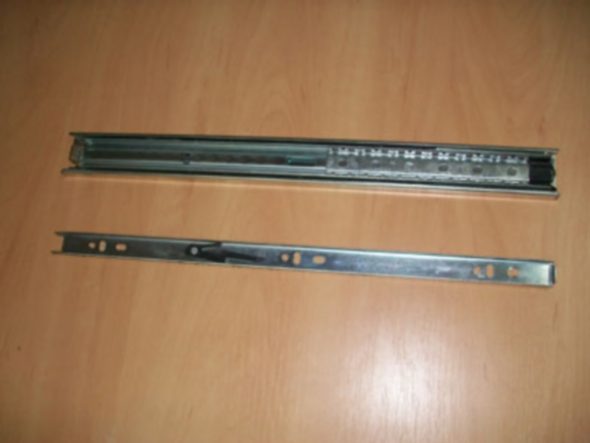

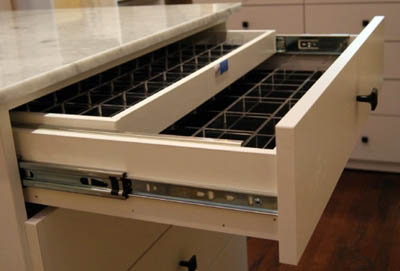

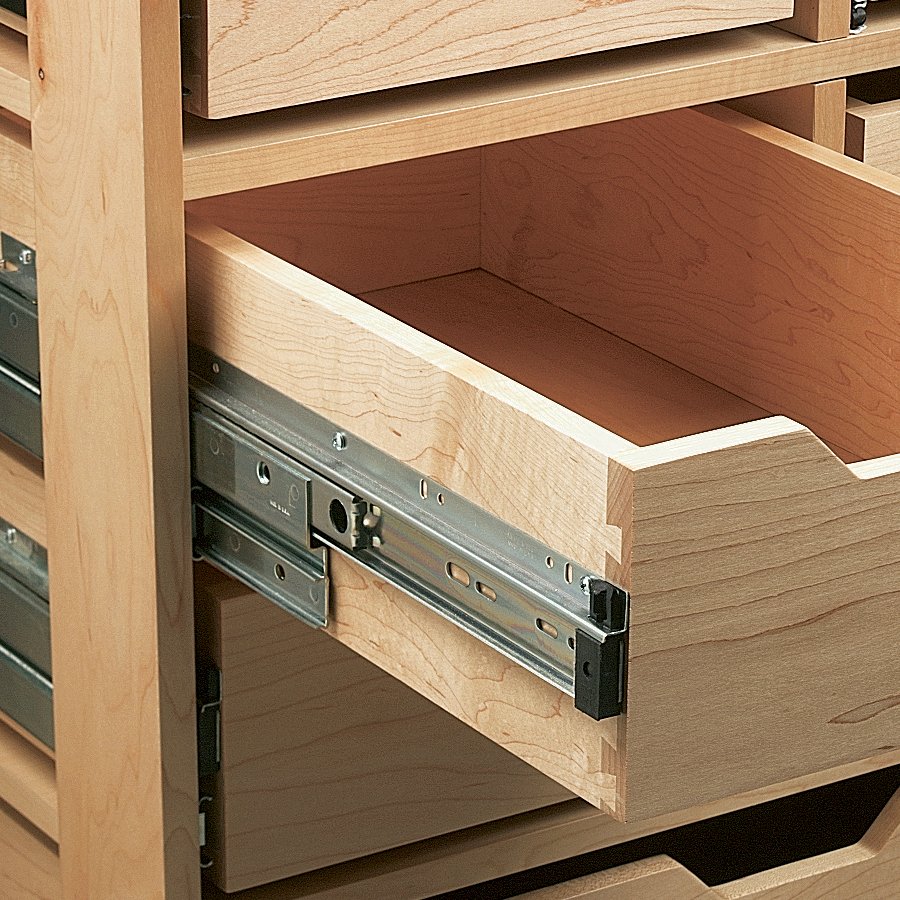

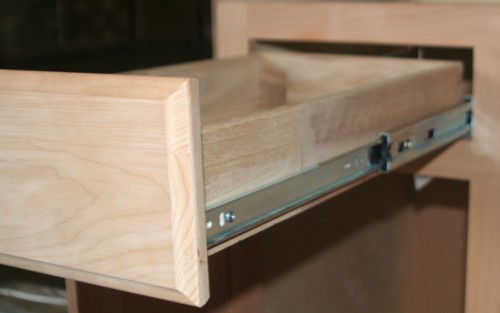

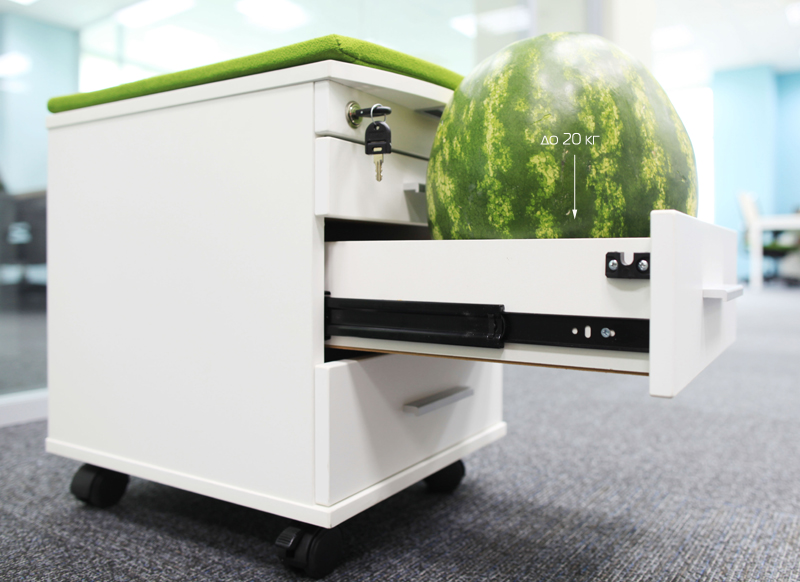

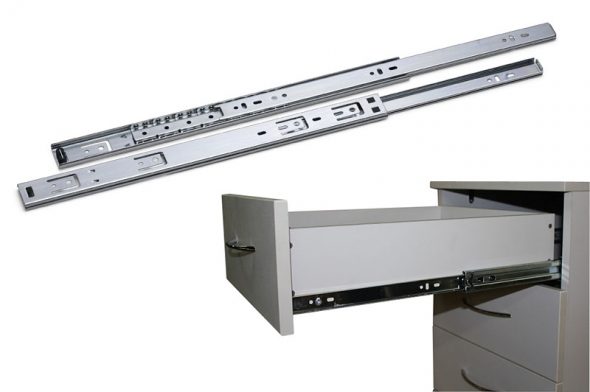

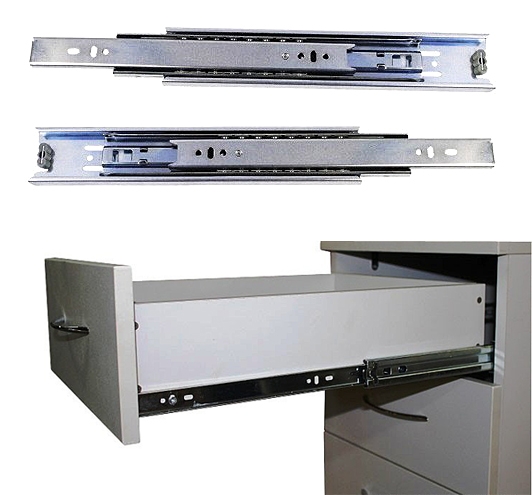

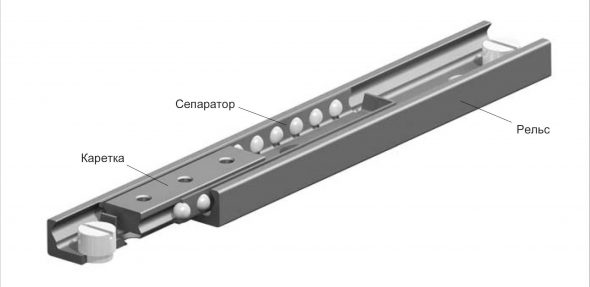

Per comprendere il principio di funzionamento del meccanismo, rivolgiamoci al rappresentante più semplice delle guide a sfere — due sezioni non separabili. In questo caso si tratta di due cosiddette rotaie, di dimensioni diverse e con una particolare forma a U, che consente di inserire una parte all'interno dell'altra.

Tra di essi (solitamente in alto e in basso) ci sono delle piccole sfere, che ricordano i componenti simili di un cuscinetto. La funzione di elemento di bloccaggio, che preserva l'integrità della struttura, è svolta da una parte della rotaia esterna, che in un certo punto limita il movimento del dispositivo.

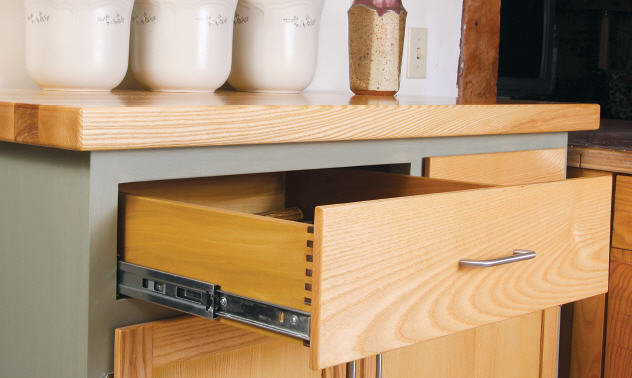

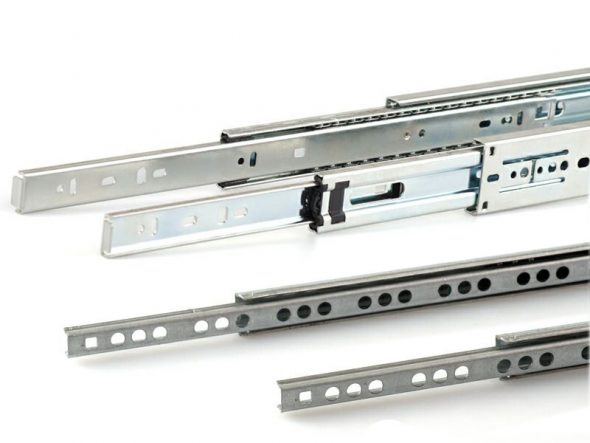

Tipi di guide a sfere

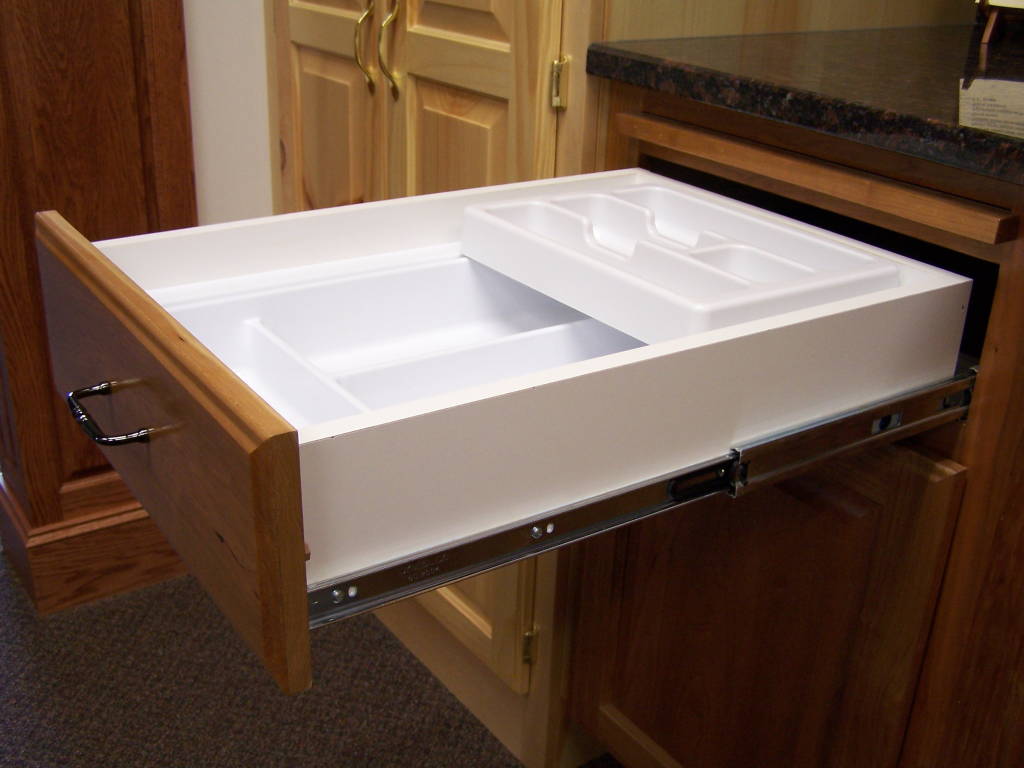

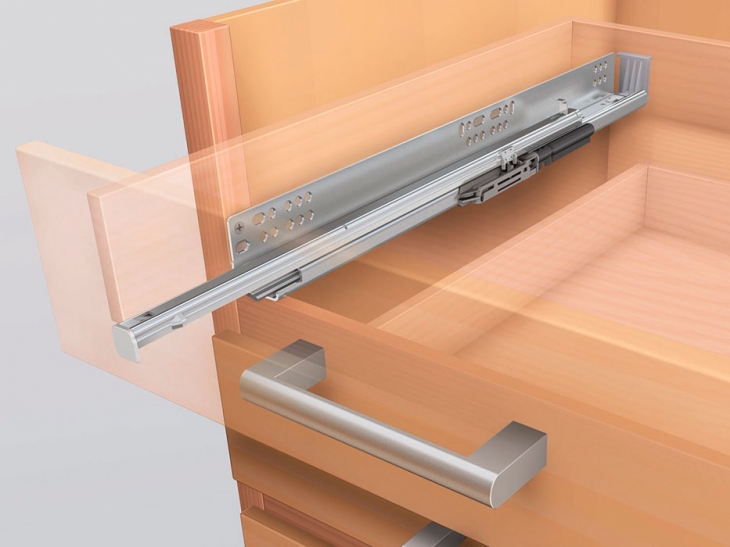

A seconda dell'uso previsto, le guide a cuscinetti a sfere possono assumere forme diverse e svolgere funzioni specifiche. Nella maggior parte dei casi vengono suddivisi in base alle seguenti caratteristiche:

• Nla possibilità di smontaggio in pieghevole e non pieghevole;
• Ail numero di "passaggi" in due sezioni e multi-sezione;
• TTipi di costruzione: a un solo livello e a più livelli.

Di norma, il costo finale dei meccanismi non smontabili è leggermente inferiore a quello delle loro controparti frammentabili. Tutto ciò è dovuto al fatto che questi ultimi richiedono metodi speciali per la produzione delle rotaie e per il fissaggio delle sfere ad esse, che consentirebbero di smontare e montare liberamente il dispositivo senza il timore di perdere piccole parti.

Il prezzo finale delle guide è influenzato anche dal numero di passaggi previsti e dal numero di livelli coinvolti nel sistema. Ciò accade per una ragione simile, ovvero a causa della notevole complicazione della progettazione del meccanismo.

Il ruolo delle guide a sfera nella produzione di mobili

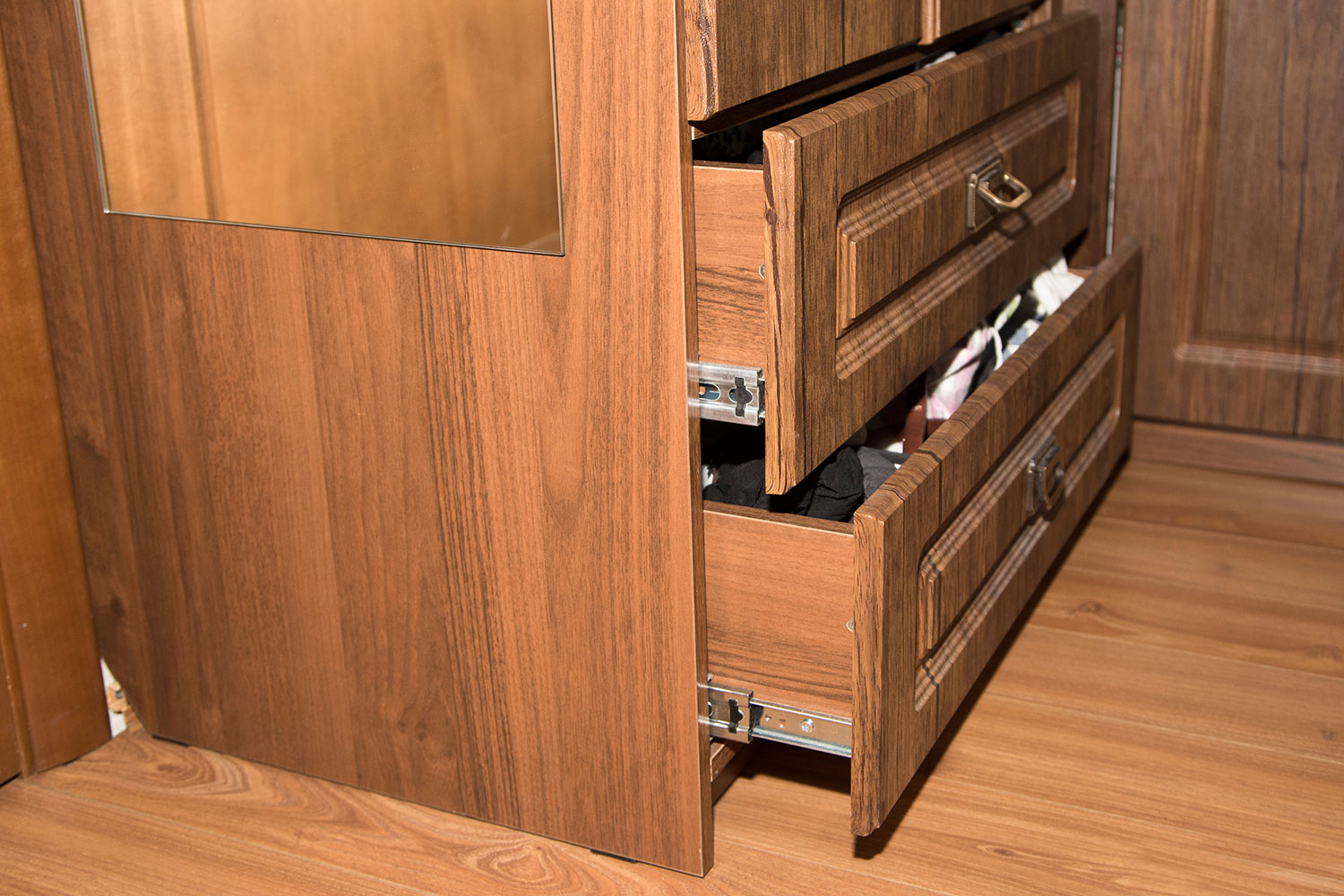

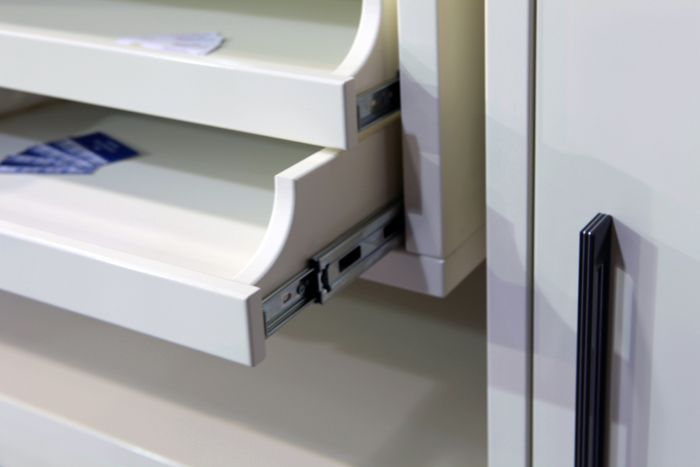

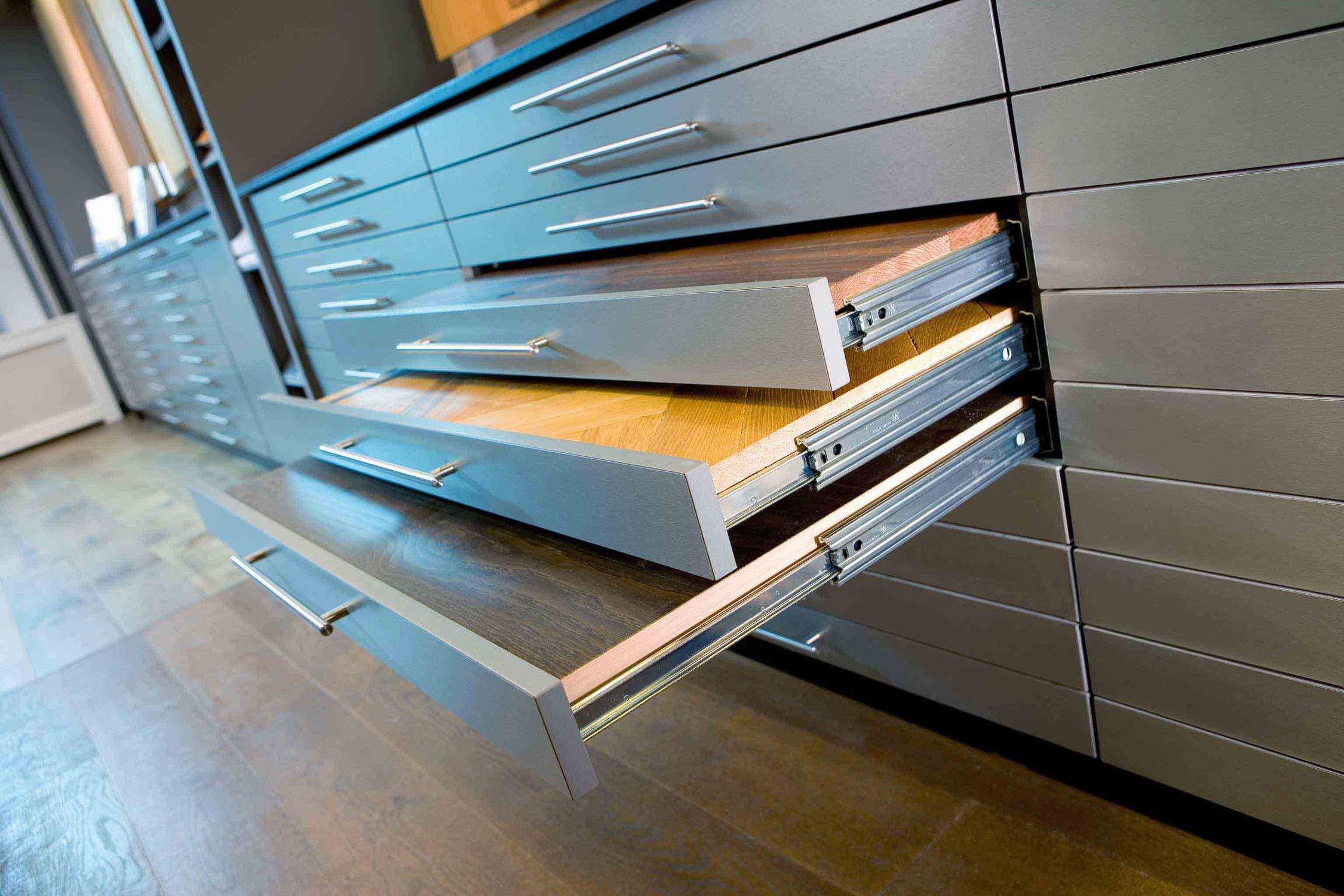

Nonostante le proprietà utili dei dispositivi telescopici siano state apprezzate in numerosi ambiti di attività, la maggior parte di tali meccanismi viene utilizzata nella fabbricazione di vari tipi di mobili.

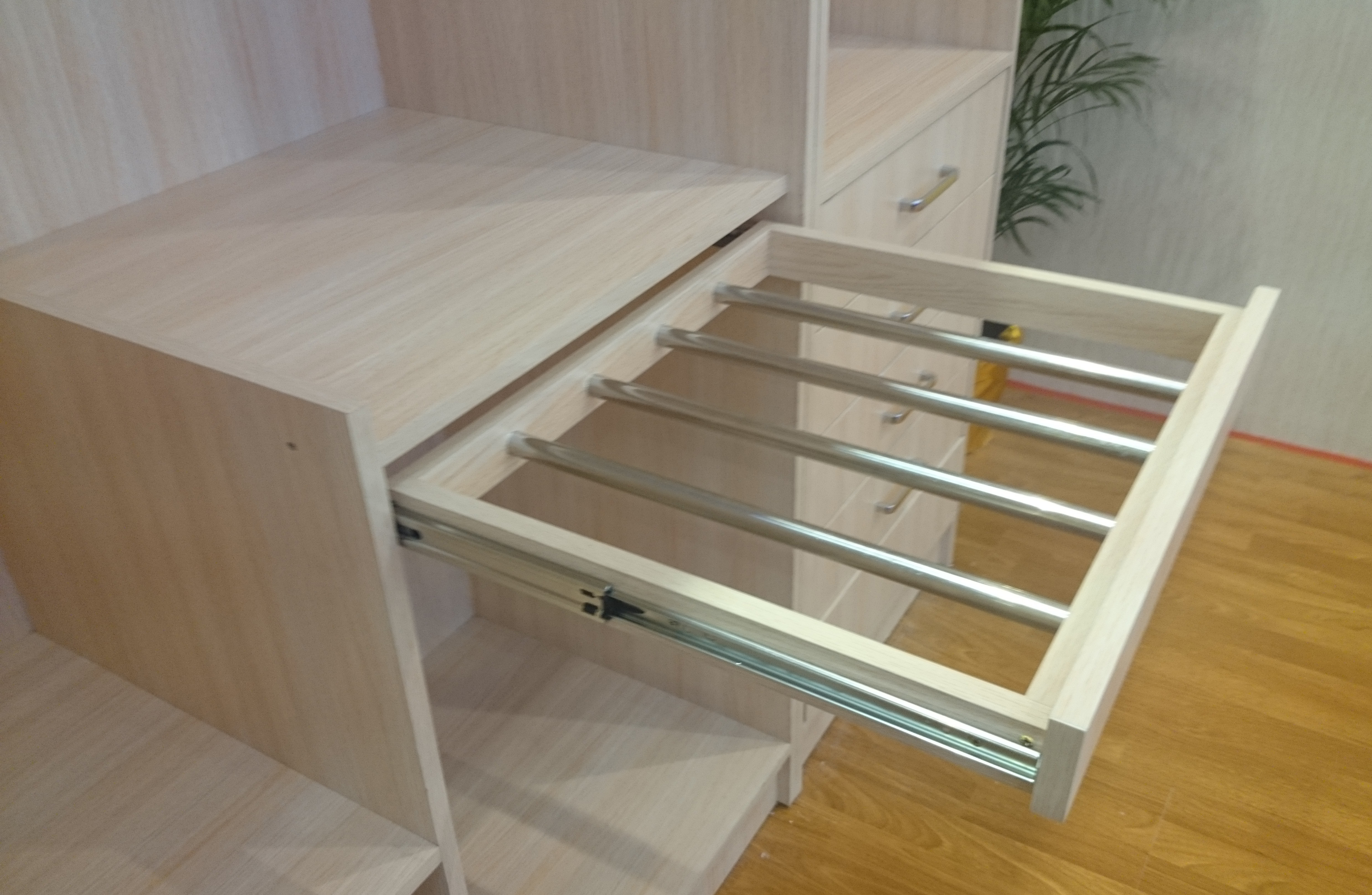

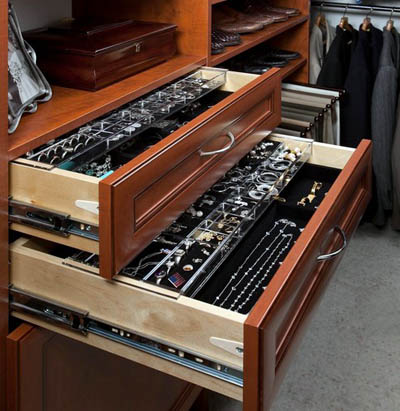

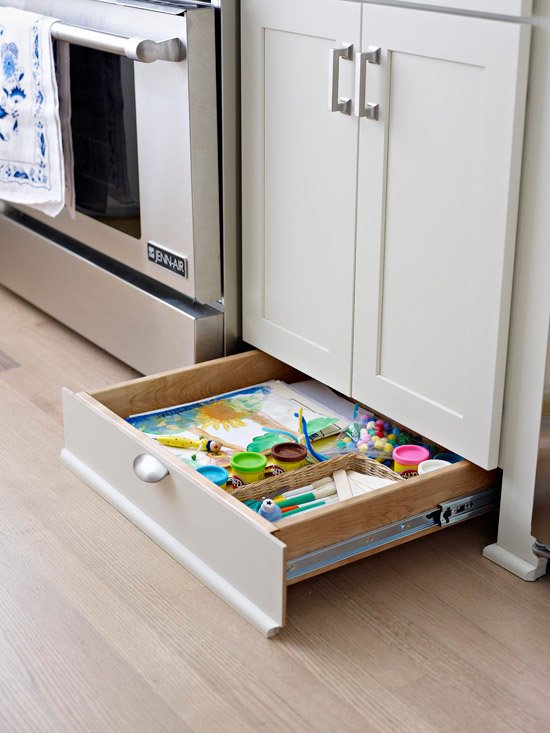

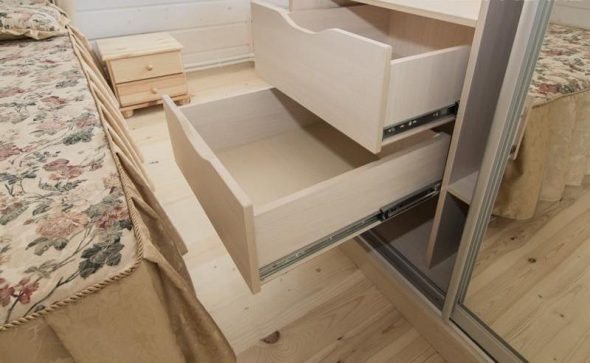

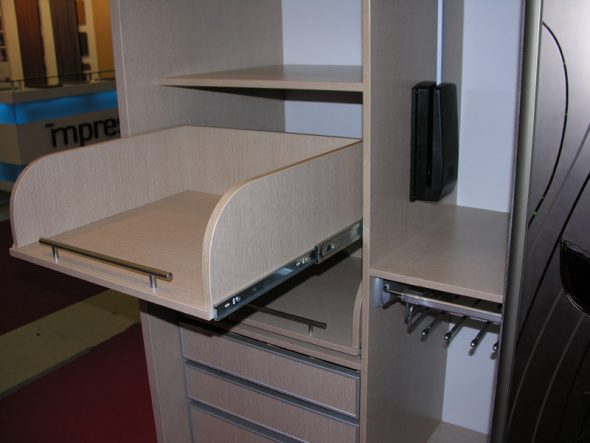

Un esempio lampante sono gli armadi con aste appendiabiti pieghevoli, scarpiere e armadi con cassetti: in generale, tutti quegli elementi che consentono di risparmiare spazio libero nella stanza o di aumentarne il comfort abitativo.

Le guide a sfera hanno un effetto positivo non solo sulla comodità, ma anche sull'efficienza nell'utilizzo dei mobili. Diventa molto più facile riporre e tirare fuori le cose e, grazie al libero accesso, è possibile sfruttare tutto lo spazio utile nell'armadio.

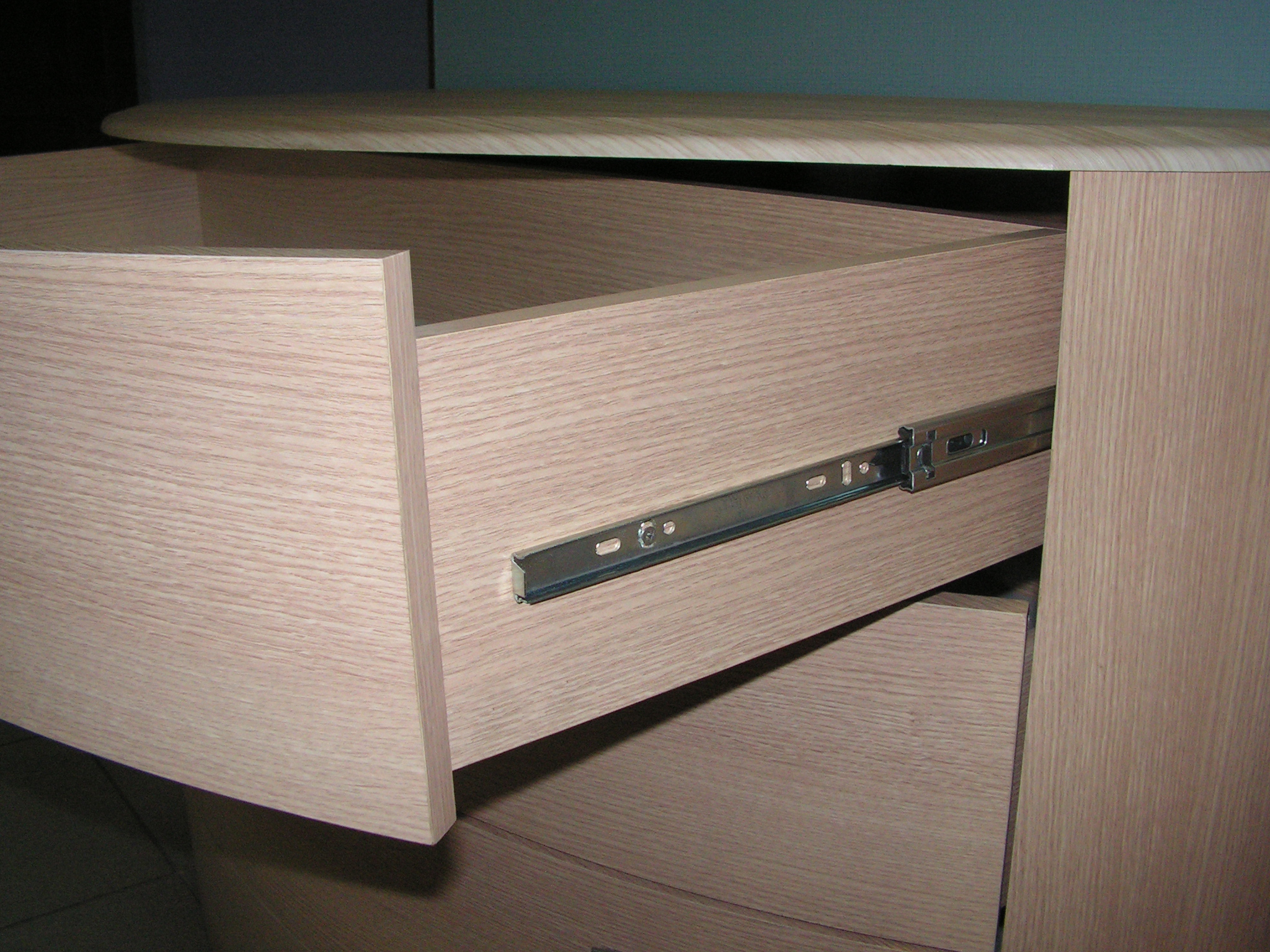

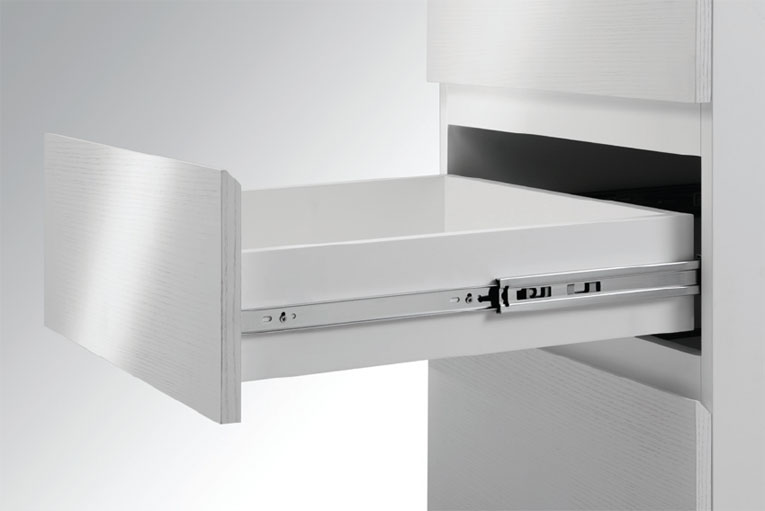

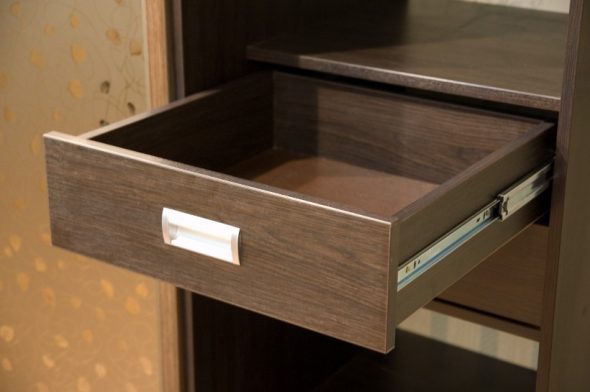

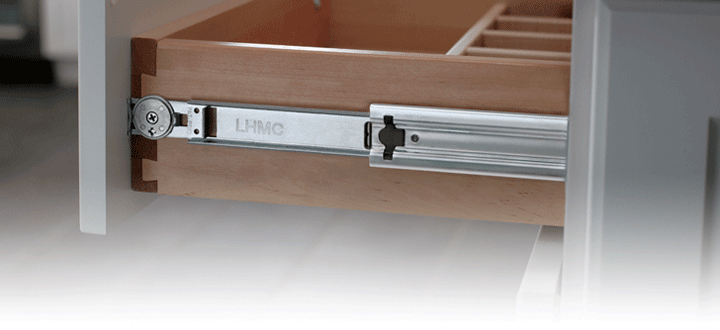

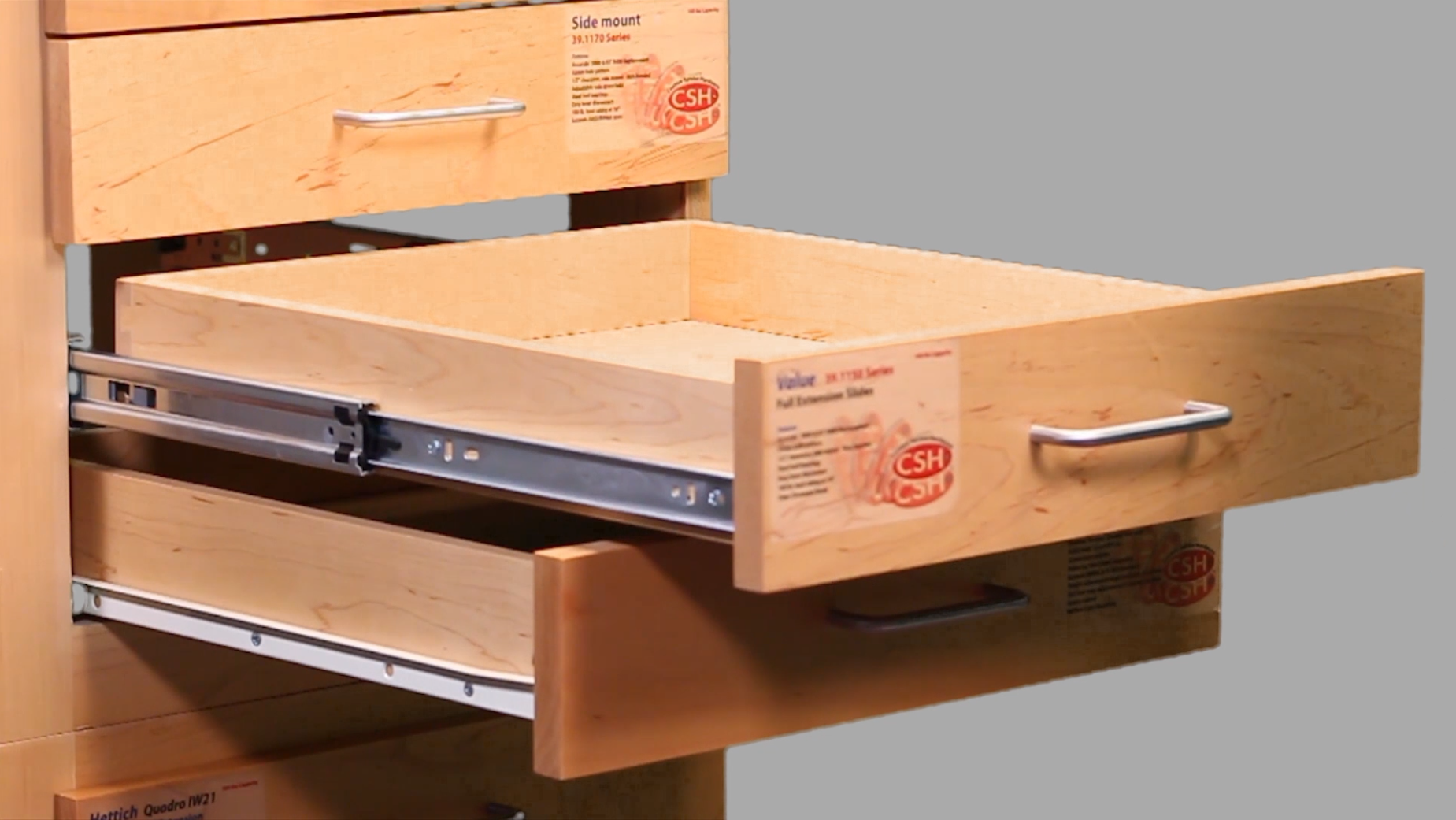

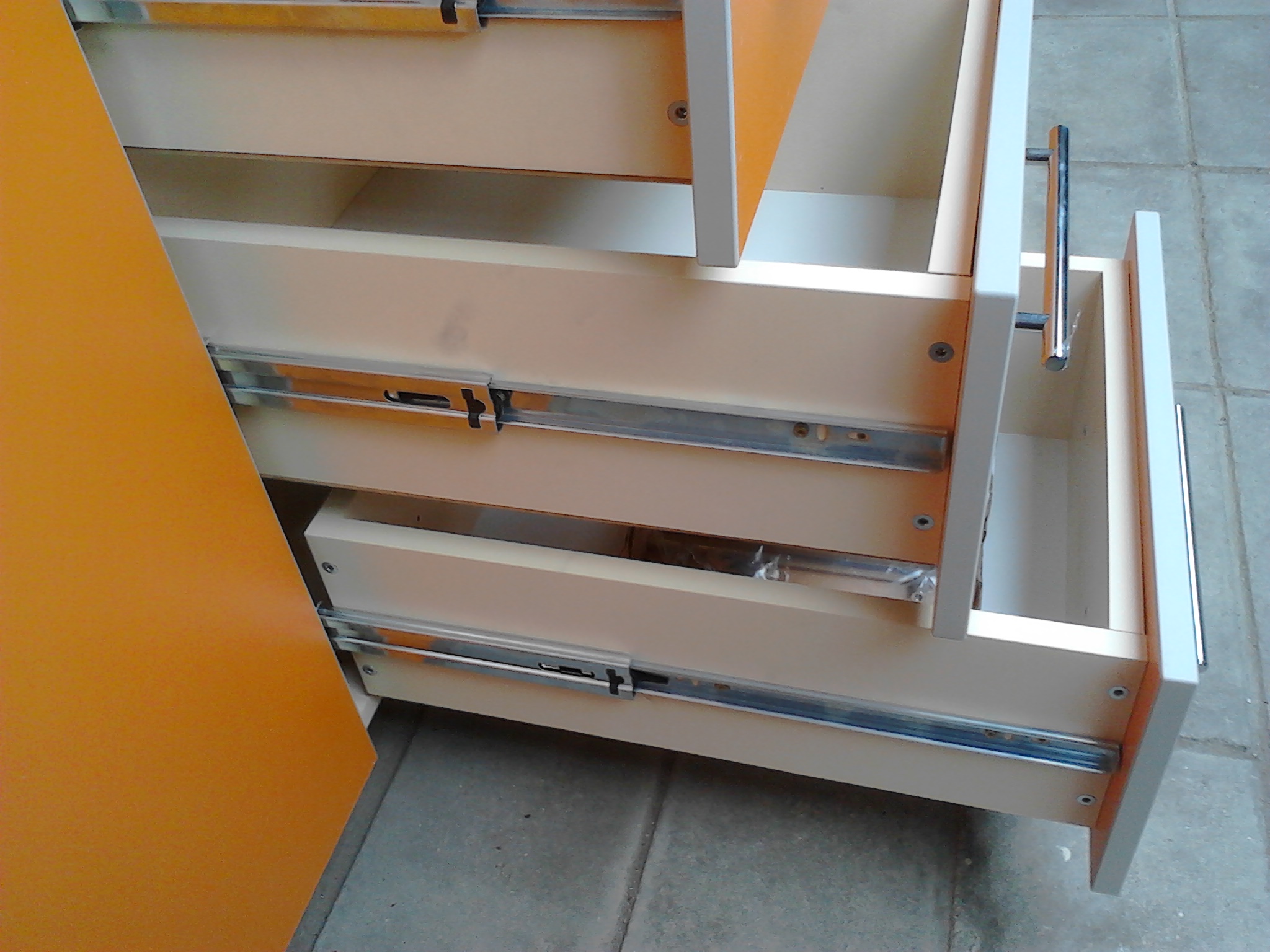

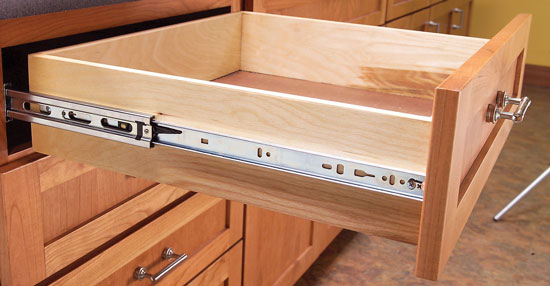

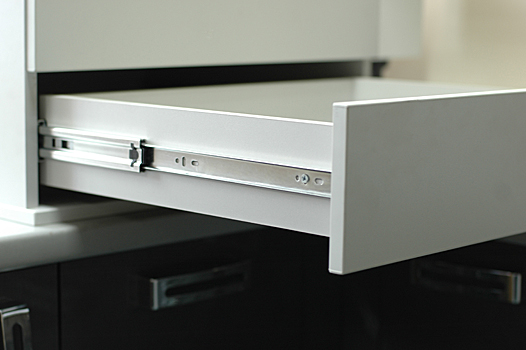

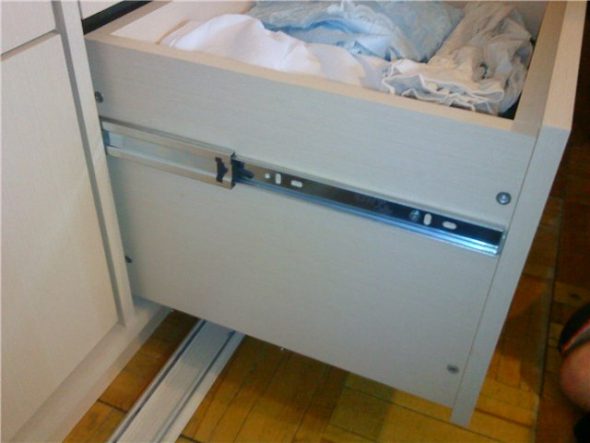

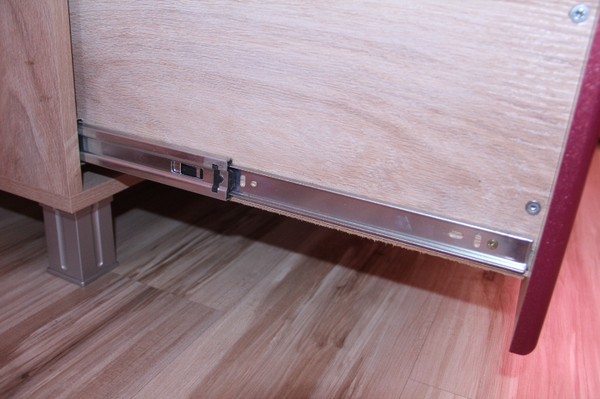

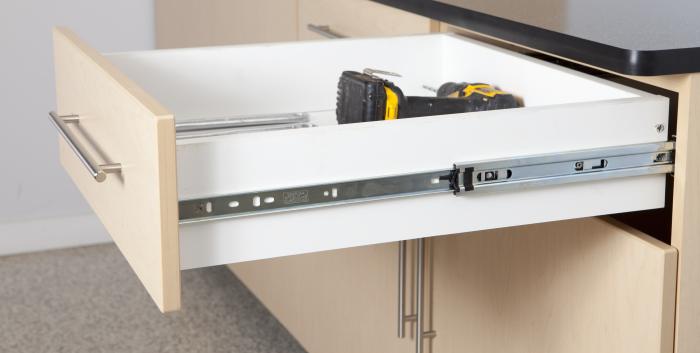

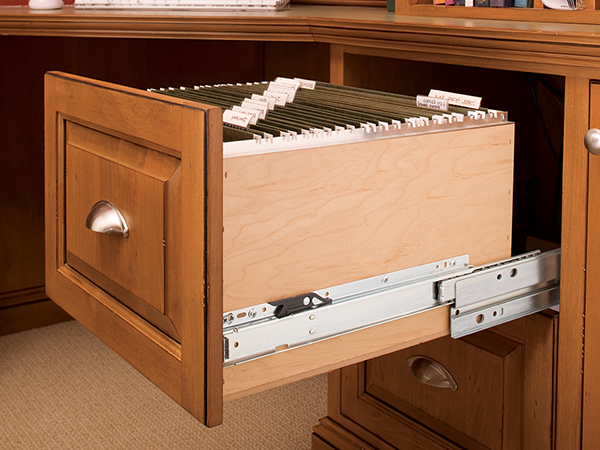

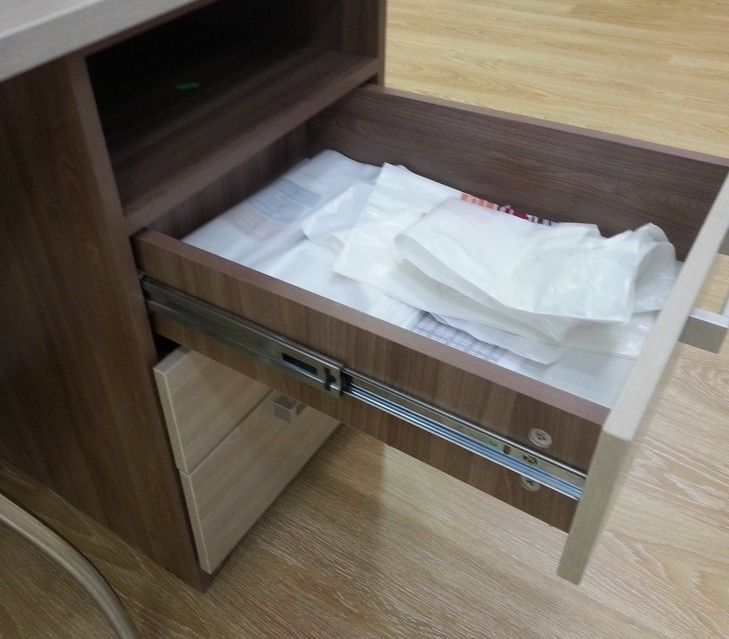

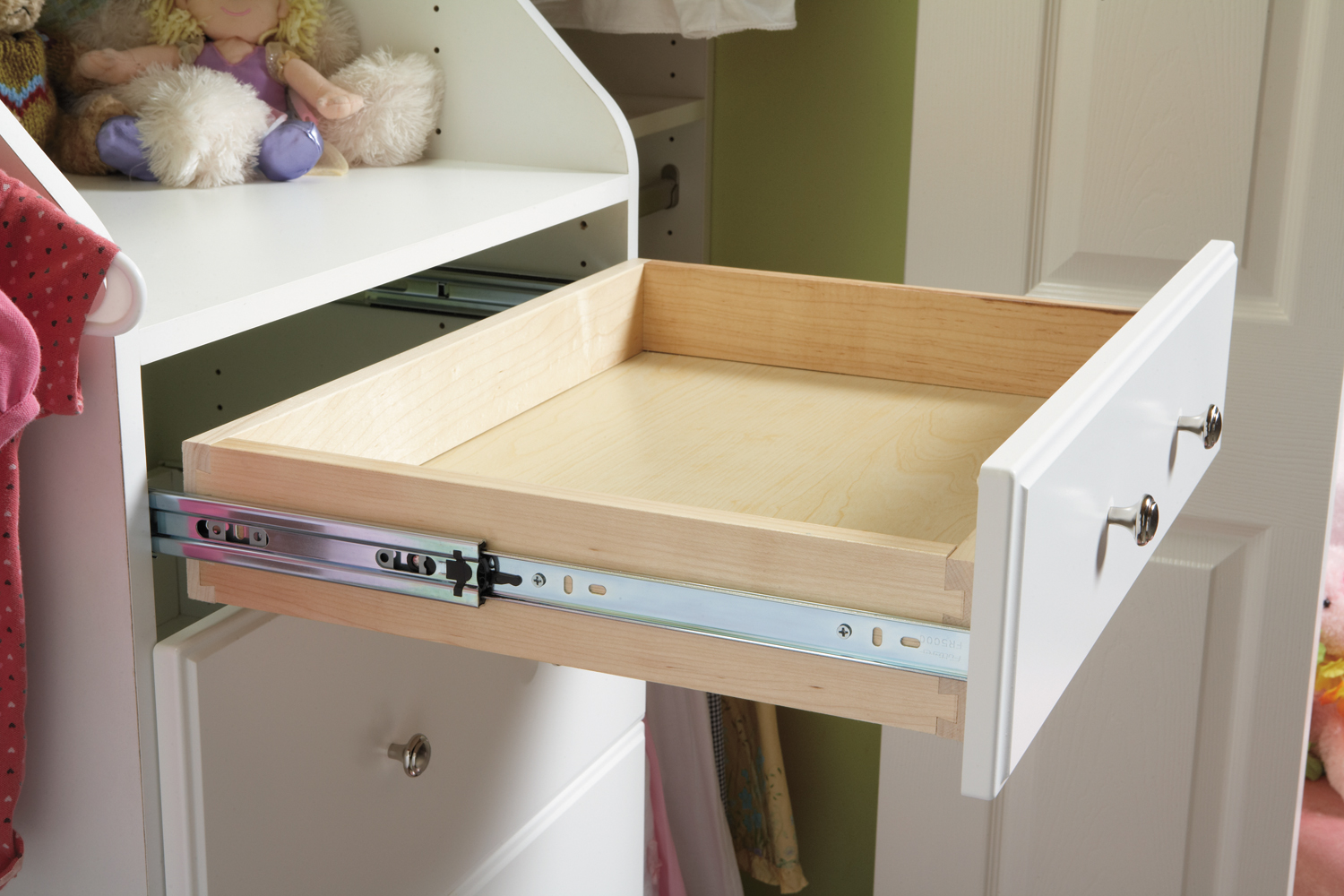

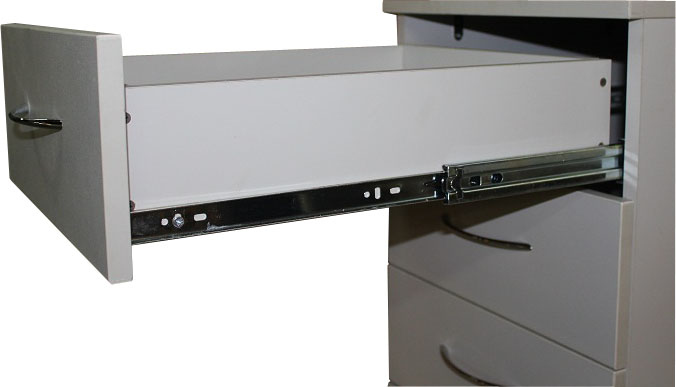

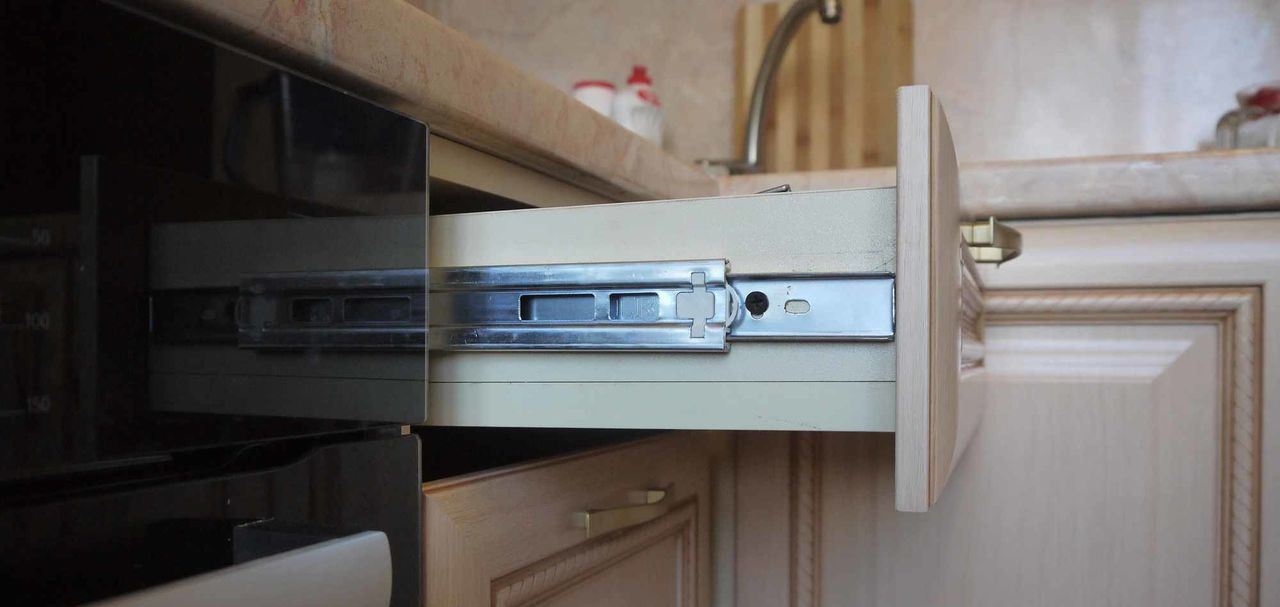

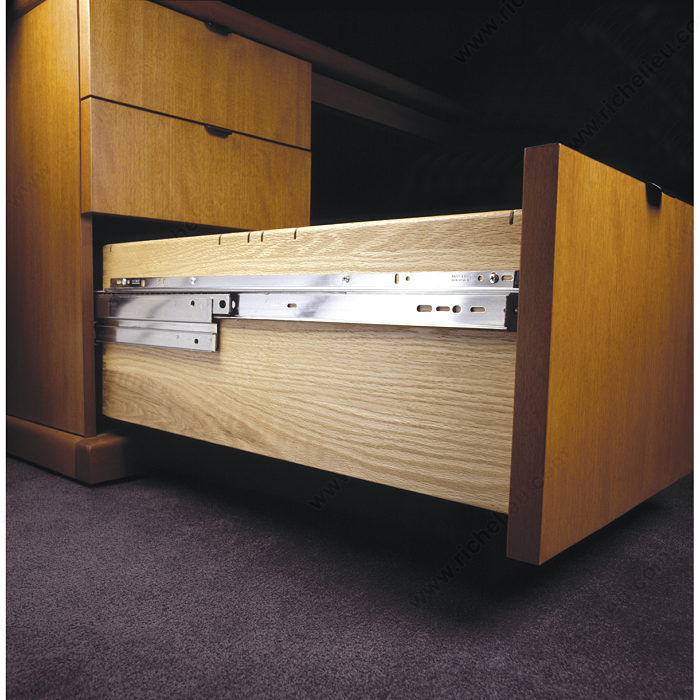

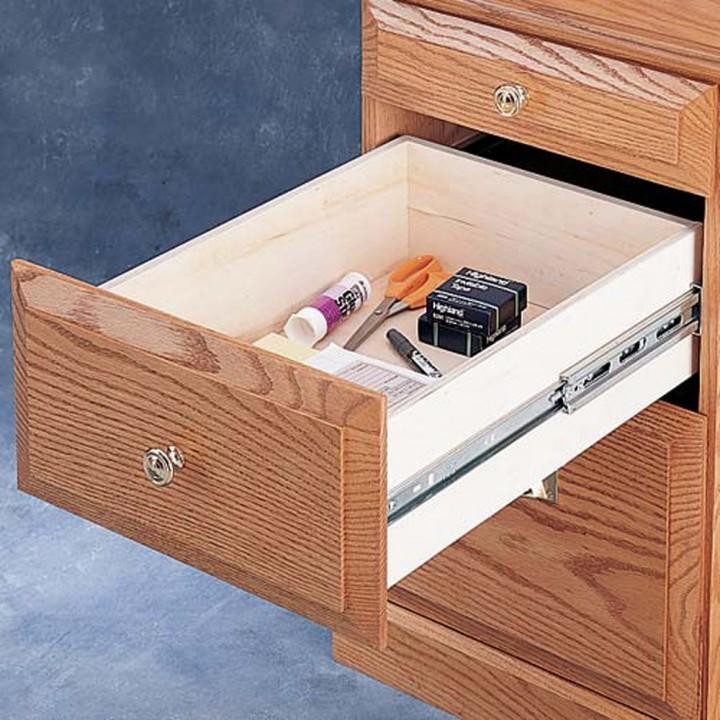

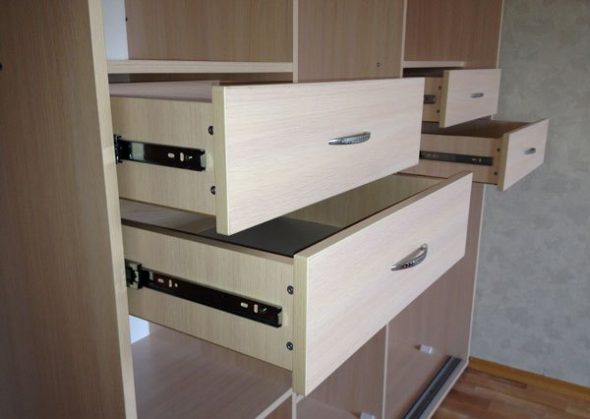

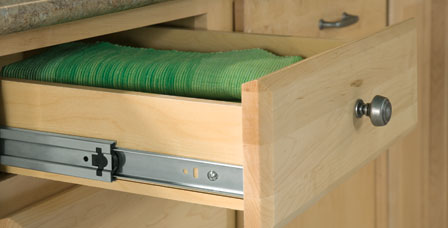

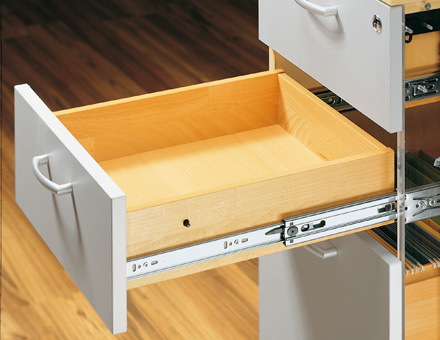

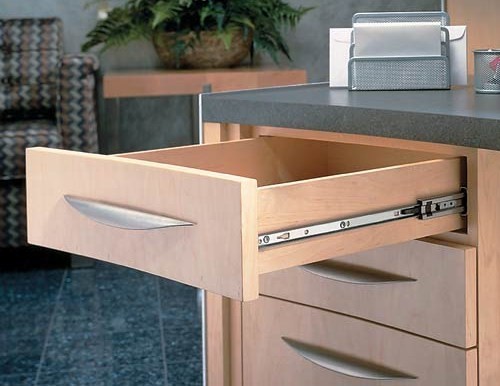

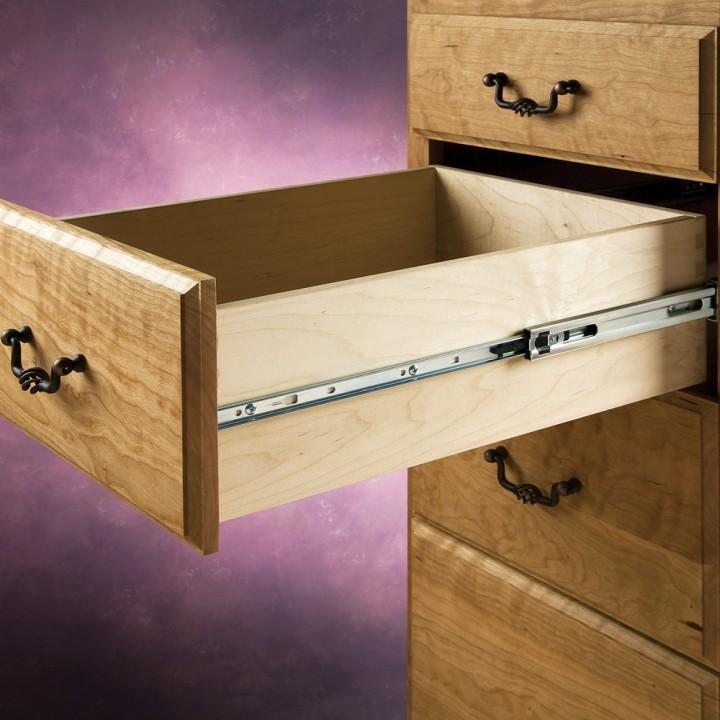

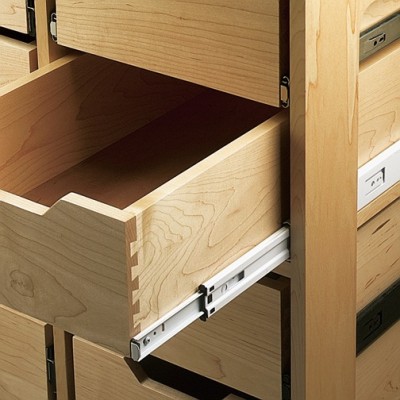

Guide per cassetti con cuscinetti a sfera

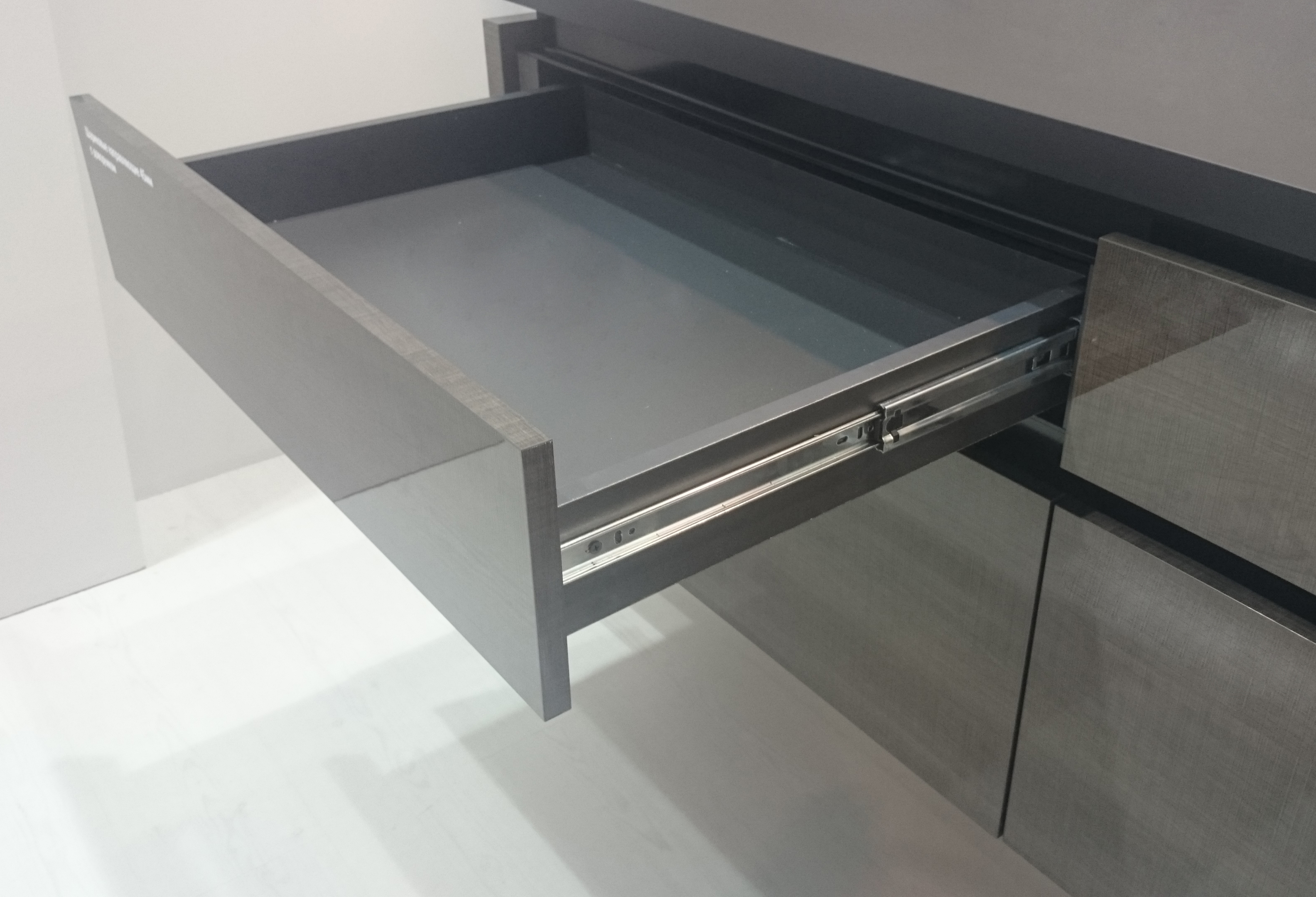

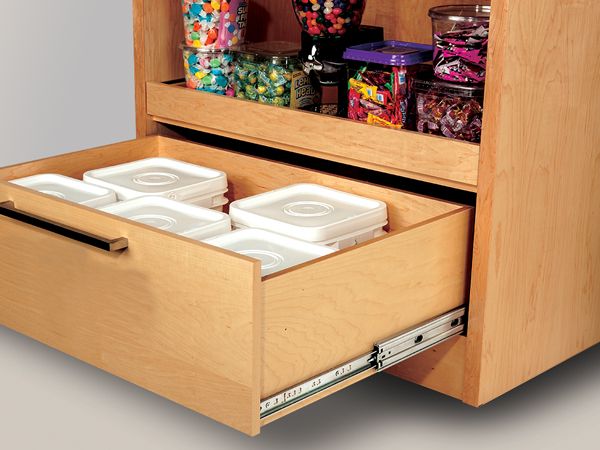

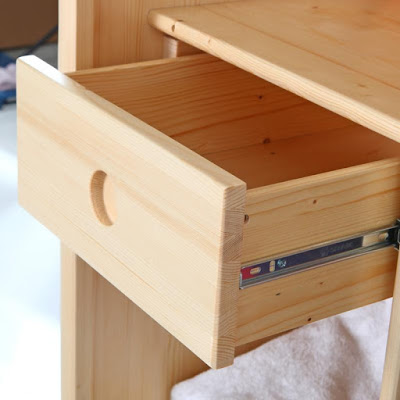

L'oggetto di utilizzo più comune del meccanismo restano i cassetti, di cui sono dotati tutti i tipi di armadi e mobili contenitori. Non è difficile realizzare da soli gli articoli per la casa elencati e il disegno del prodotto futuro appare solo complicato.

Dopo aver effettuato tutti i calcoli necessari e costruito il telaio vero e proprio, si può passare alla formatura dei cassetti e al fissaggio del dispositivo di estrazione.

Non ci saranno problemi nemmeno con l'installazione di quest'ultimo su mobili realizzati a mano e, prima di calcolare i parametri delle celle, bisognerebbe selezionare un design specifico delle guide a sfera. Questa operazione è necessaria perché i diversi tipi di meccanismi hanno dimensioni diverse (principalmente, spessori diversi).

Dopo aver deciso il tipo di dispositivo telescopico, si può procedere al calcolo dei parametri di base del cassetto.

Larghezza, lunghezza e altezza del cassetto

Nel calcolo di questa caratteristica non è possibile ripetere ciecamente le dimensioni della cassa.

A questo bisogna aggiungere un divario tecnologico che compensi gli errori di misurazione e garantisca la libera circolazione dei componenti.

Pertanto, la larghezza di un cassetto si calcola sottraendo dal parametro analogo del mobile il doppio dello spessore delle sue pareti esterne, il doppio dello spessore del meccanismo e il doppio della dimensione dello spazio.

Tuttavia, il calcolo è molto più semplice: è sufficiente ridurre la distanza disponibile in base alla dimensione dello spazio successivo.

In questo caso, la selezione avviene in base alle seguenti considerazioni:

• Dil lato posteriore della scatola non deve toccare la parete interna del corpo;
• Dla lunghezza del dispositivo di estrazione non deve superare la lunghezza del cassetto, oppure questo deve essere tenuto in considerazione nel calcolo di quest'ultimo (aggiungere il valore richiesto alla dimensione della fessura);
• INL'altezza di un cassetto è solitamente inferiore a quella del suo pannello frontale. In questo modo non dovrete preoccuparvi del funzionamento del mobile in caso di eccessivo riempimento del vano.

L'apertura tecnologica (gap) non solo garantisce lo spostamento delle scatole, ma elimina anche qualsiasi interazione tra di esse.

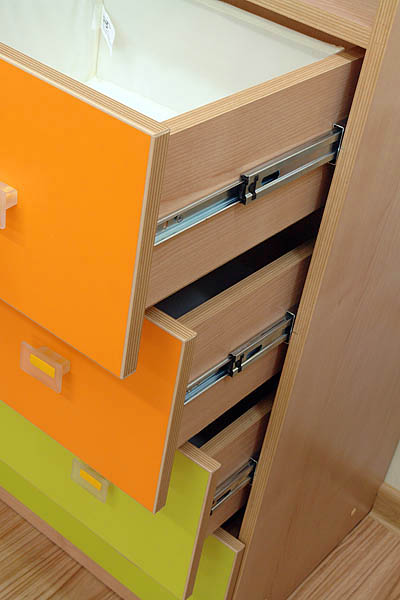

In altre parole, è necessario garantire una distanza tale che i pannelli frontali delle sezioni adiacenti non si tocchino, perché questa è la causa principale dei danni ai pannelli frontali dei mobili.

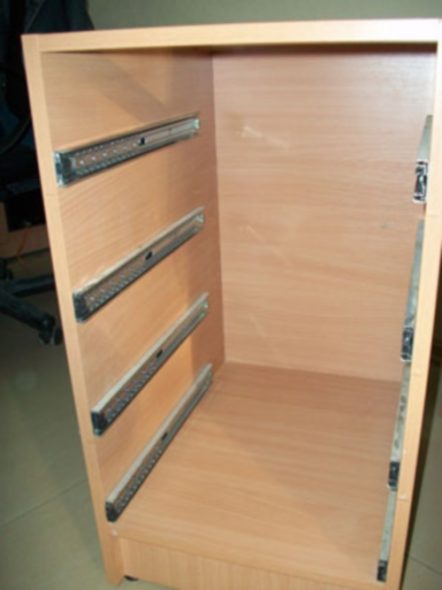

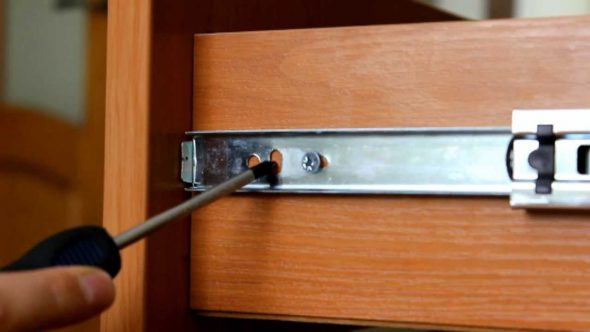

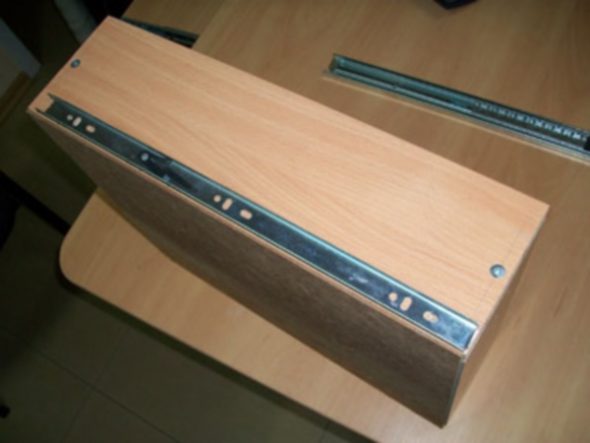

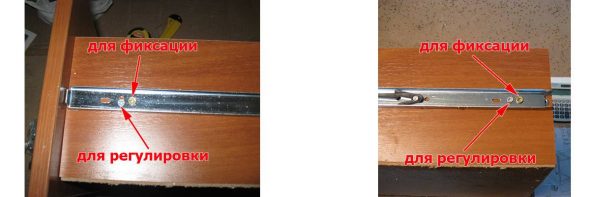

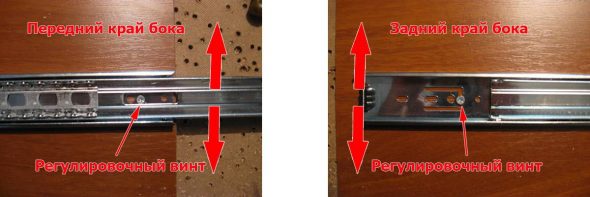

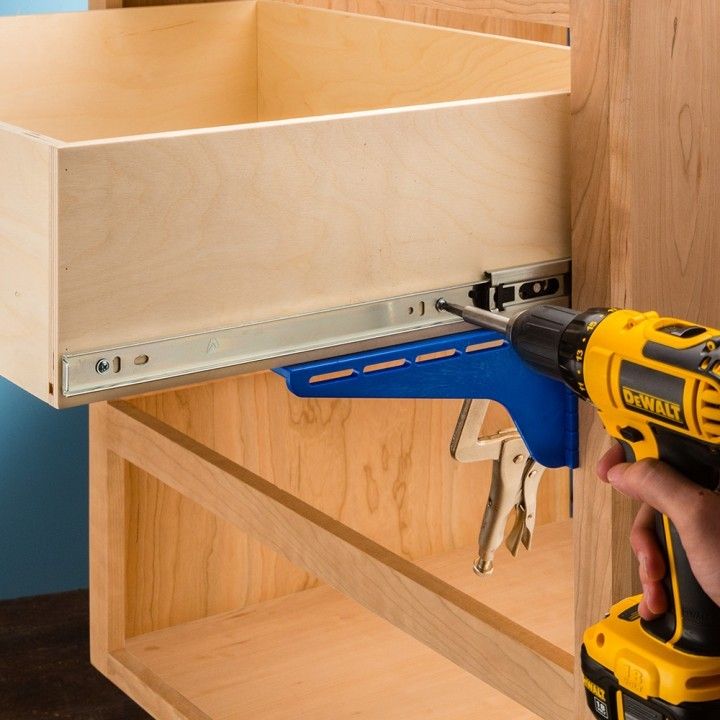

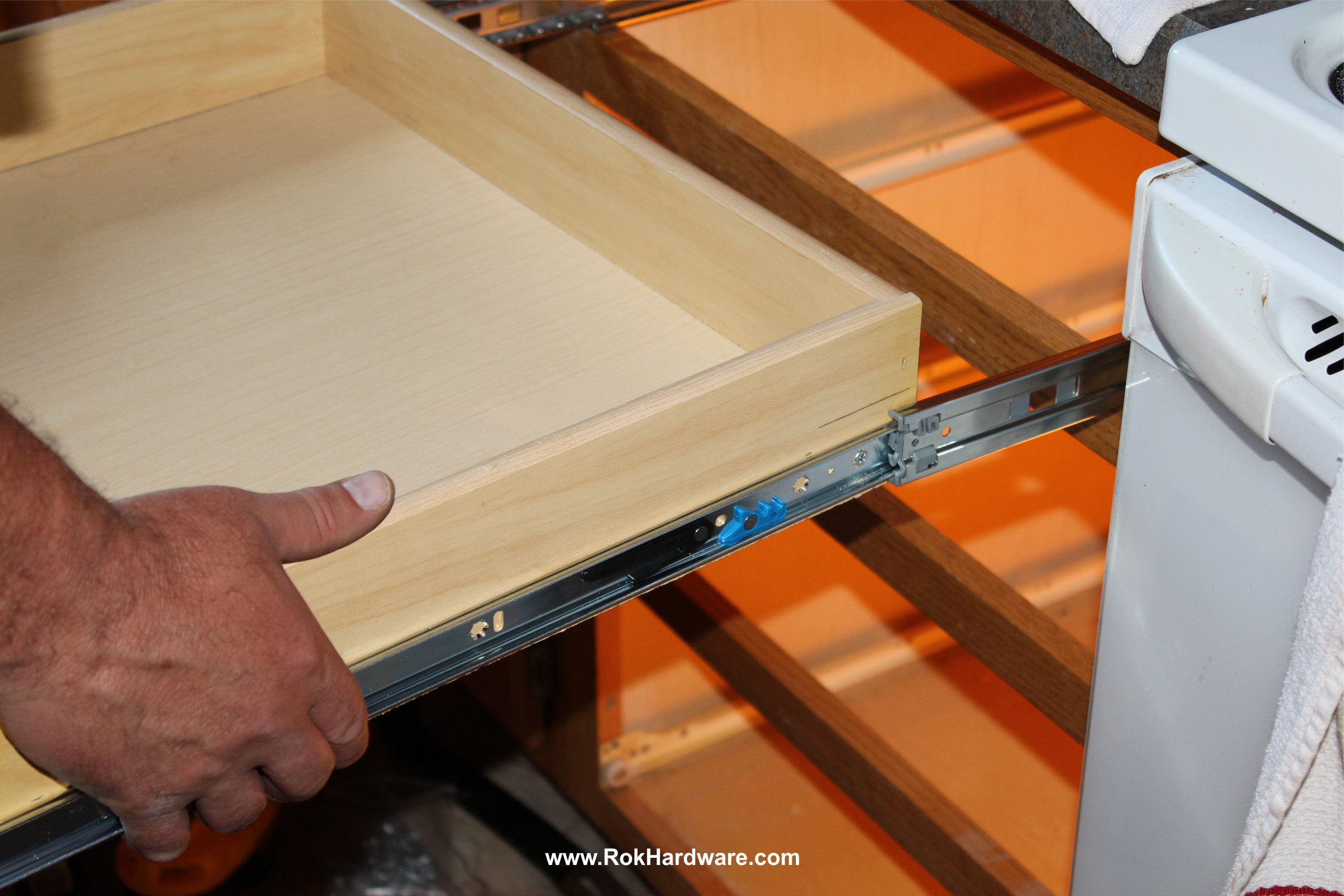

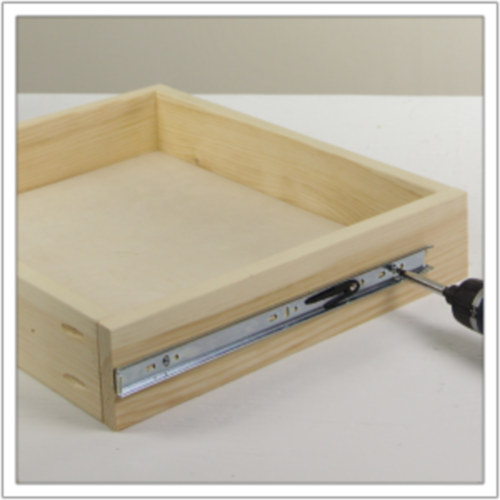

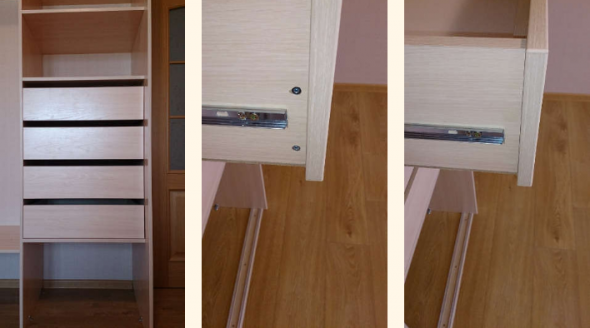

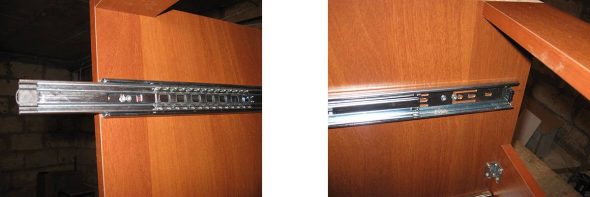

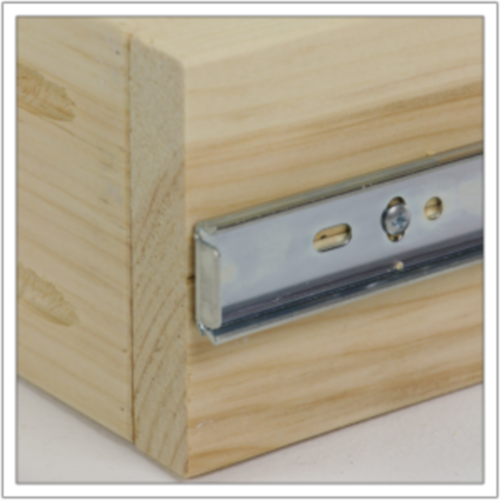

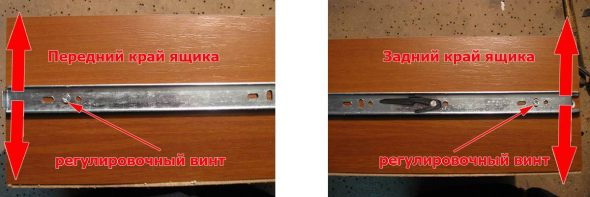

Se le guide non sono smontabili, bisogna prima fissarle alle pareti interne del mobile o del supporto e solo dopo direttamente ai cassetti. Nel caso di un meccanismo smontabile, non ci sono restrizioni a riguardo, ovvero l'installazione delle parti corrispondenti può essere eseguita in qualsiasi ordine.

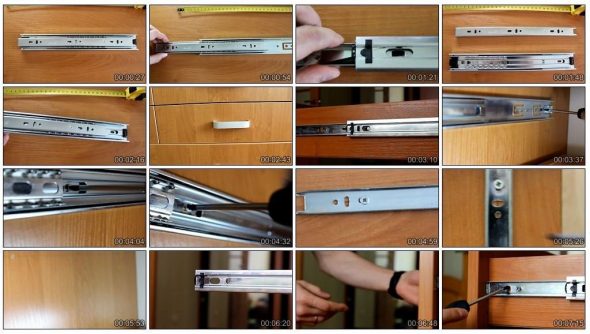

VIDEO: Come montare le guide a sfera.

VIDEO: Sostituzione delle guide telescopiche.

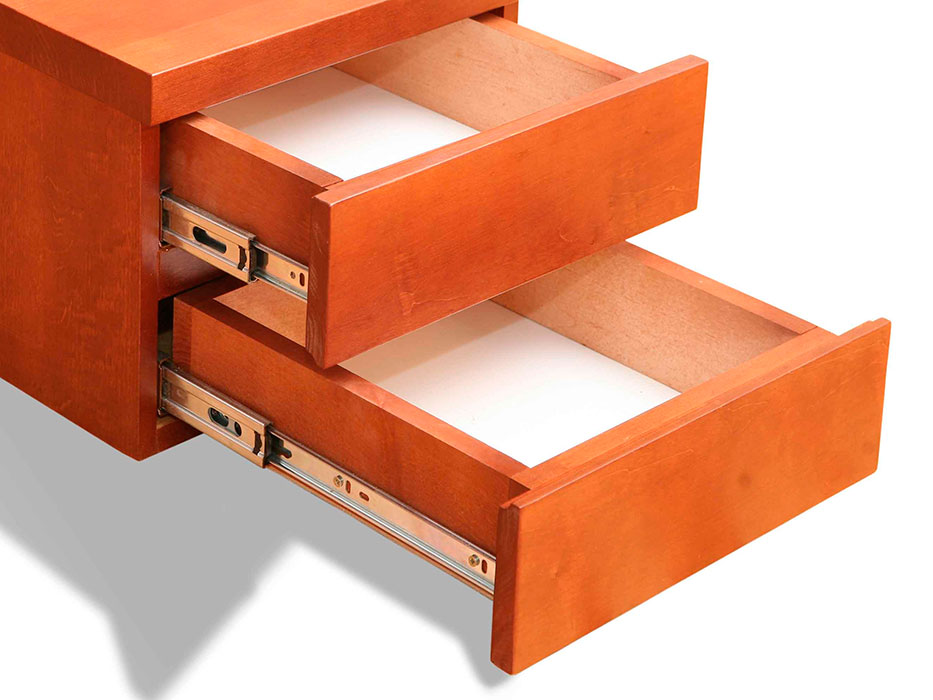

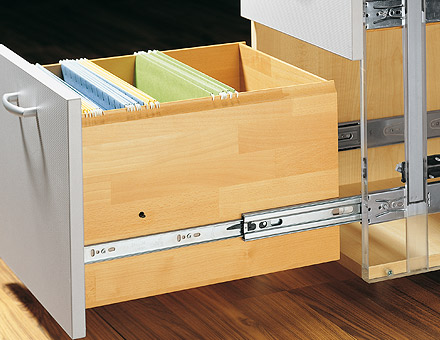

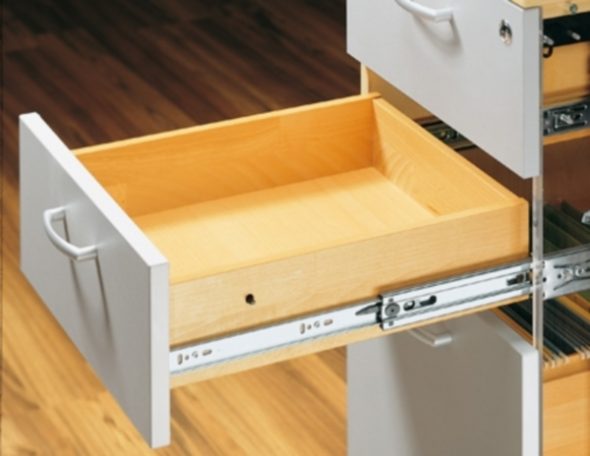

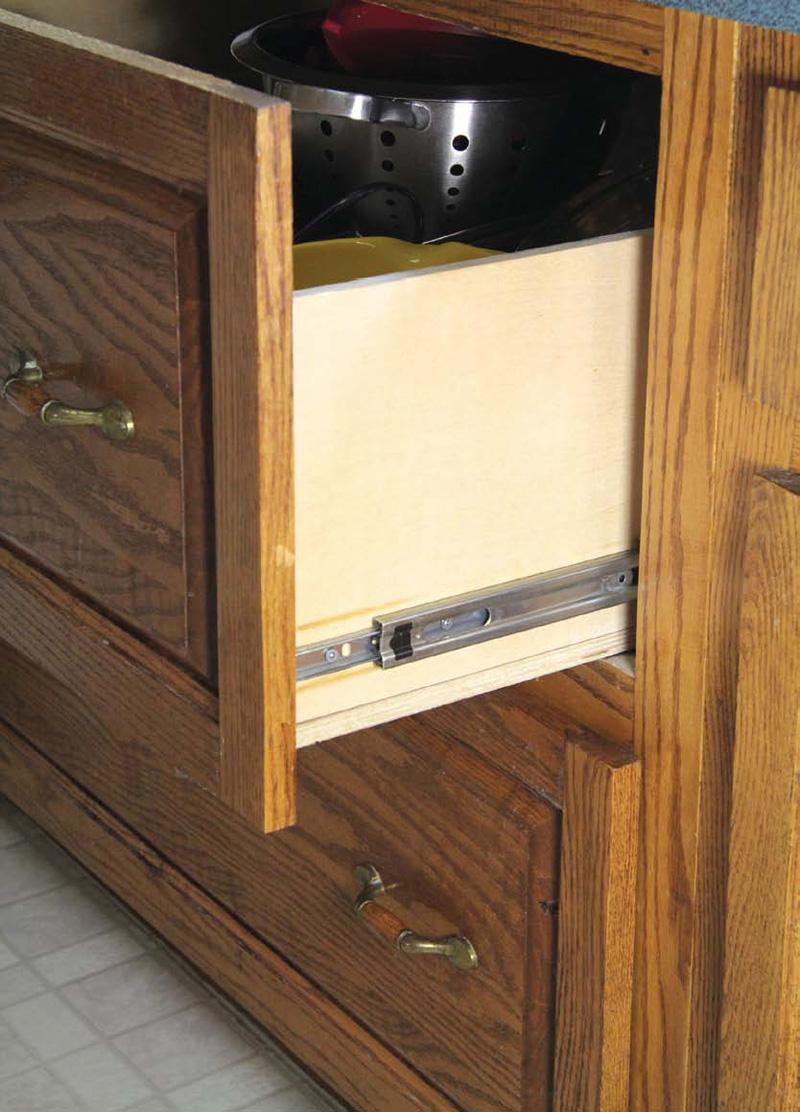

Guide per cassetti con cuscinetti a sfera: 50 idee fotografiche:
