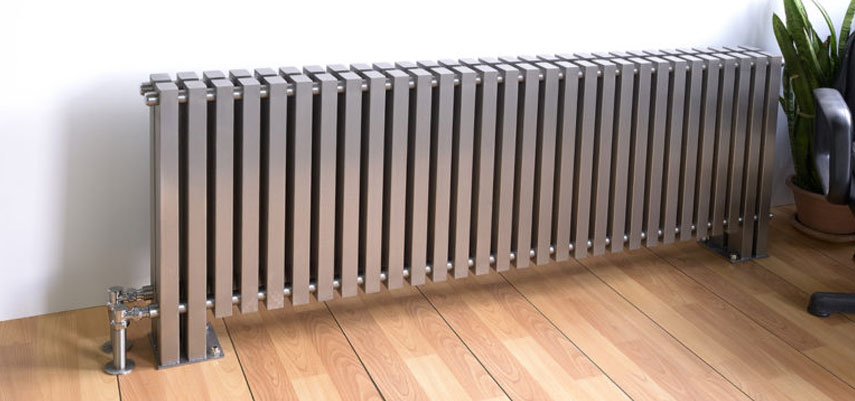

Senza un sistema di riscaldamento è impossibile gestire gli edifici residenziali. Durante la ristrutturazione di un appartamento o la costruzione di una casa privata, spesso si rende necessario installare o sostituire i convettori. L'installazione dei termosifoni è un'operazione semplice che potete effettuare autonomamente, senza dover ricorrere a personale specializzato.
Contenuto
- Tipi di radiatori
- Vantaggi dell'installazione fai da te
- Svantaggi dell'installazione fai da te della batteria
- Cosa è necessario per l'installazione
- Requisiti per il posizionamento dei radiatori
- Istruzioni per l'installazione
- Tubazioni del radiatore di riscaldamento
- Video tutorial sull'installazione delle batterie
Tipi di radiatori
È anche una batteria, un emettitore, un dispositivo di riscaldamento che funziona secondo il principio convettivo-radiante. Il calore viene rimosso per irraggiamento, convezione e conduzione.
All’interno del prodotto circola un vettore di calore: l’acqua. I dispositivi sono disponibili in diverse configurazioni. Inoltre, differiscono nei materiali con cui sono realizzati.
I tipi più comuni sono:

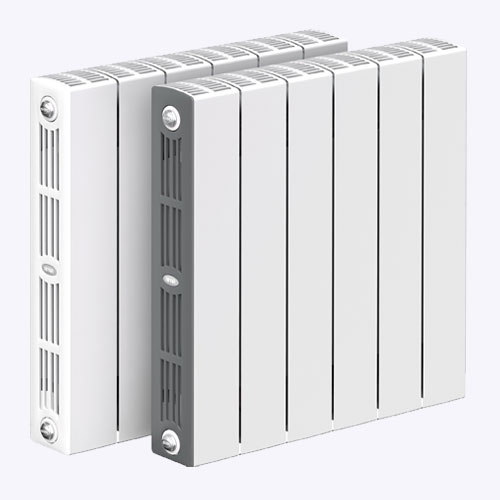

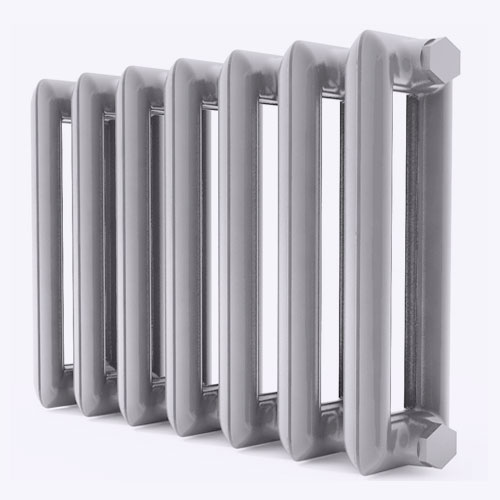

Sezionale
La progettazione di tali dispositivi è costituita da sezioni collegate tra loro. Le dimensioni degli elementi e la loro quantità vengono determinate in base alla potenza richiesta.
Le batterie sezionali sono realizzate in ghisa, alluminio, acciaio e lega (bimetallica).

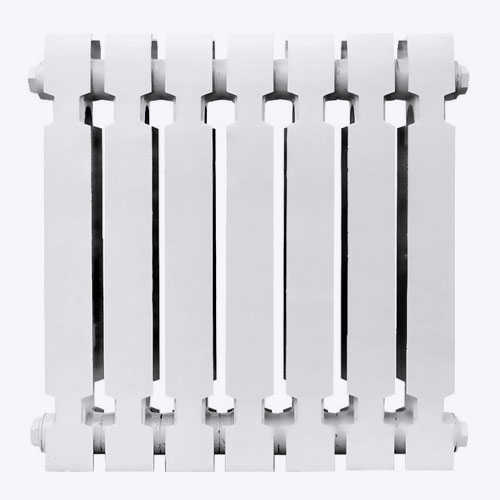

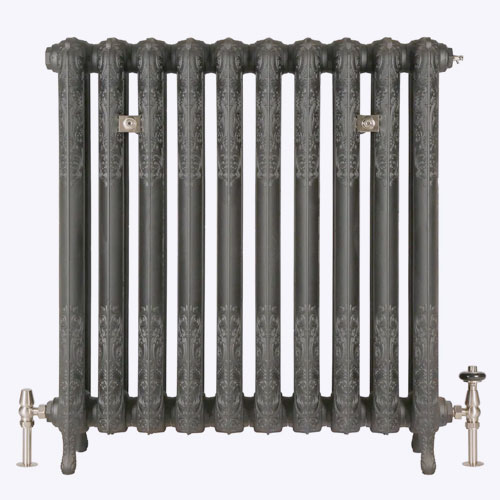

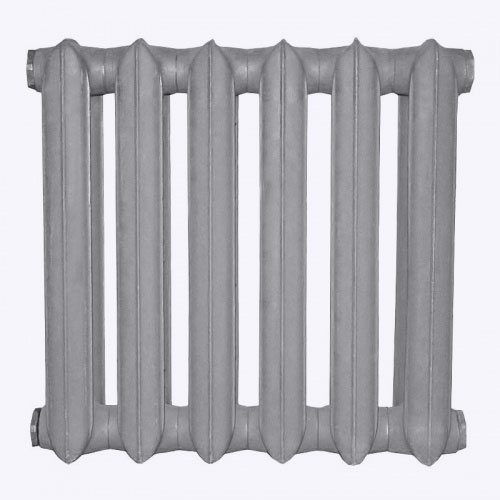

I radiatori in ghisa sono stati uno dei primi tipi di dispositivi di riscaldamento installati negli edifici residenziali. Durante gli anni dell'edilizia sovietica erano presenti in tutti i nuovi edifici. La ghisa è un materiale resistente alla corrosione e meno soggetto all'usura causata dai componenti aggressivi dell'acqua che attraversa l'impianto di riscaldamento.
Il vantaggio di questi dispositivi è che sono durevoli, trattengono bene il calore e riscaldano la stanza in modo uniforme. Lo svantaggio dei prodotti sezionali in ghisa è che sono pesanti, hanno una superficie ruvida e angoli acuti.
Inoltre, il design del modello stesso rende difficile la pulizia attorno al dispositivo. Oggigiorno, tuttavia, i radiatori in ghisa su misura vengono spesso realizzati su ordinazione con uno speciale design antico.

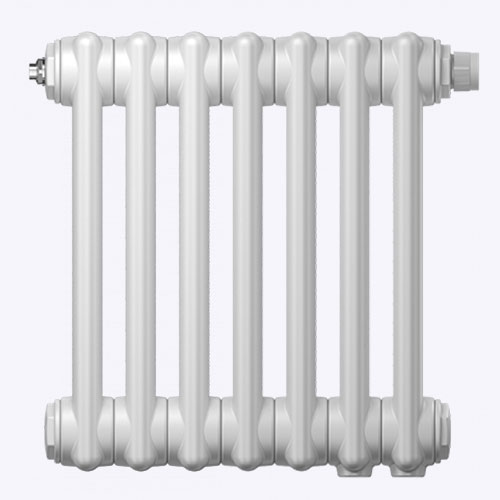

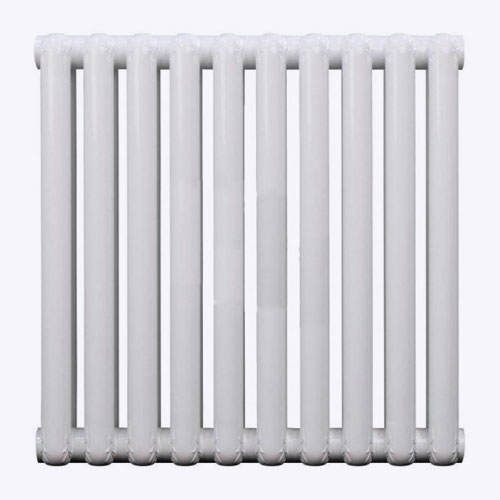

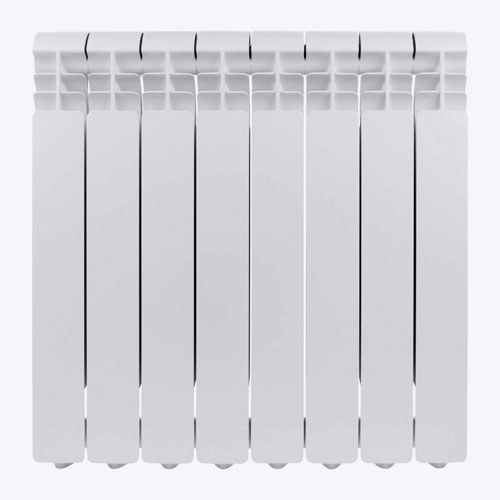

I radiatori componibili in alluminio hanno un elevato livello di scambio termico. Sono considerati gli eredi degli strumenti in ghisa. Il pannello frontale è piatto e liscio. Gli emettitori in alluminio pesano meno, ma sono sensibili alla composizione chimica dell'acqua e quindi si usurano più spesso.

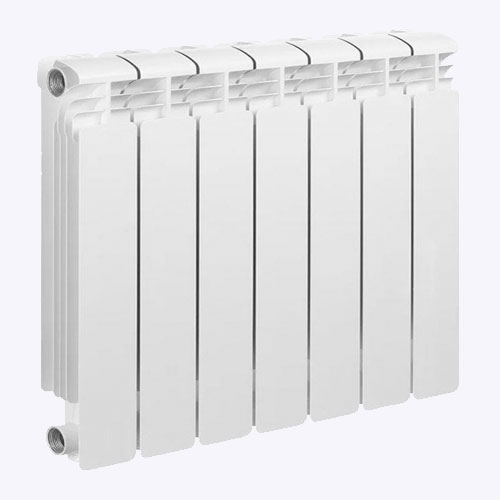

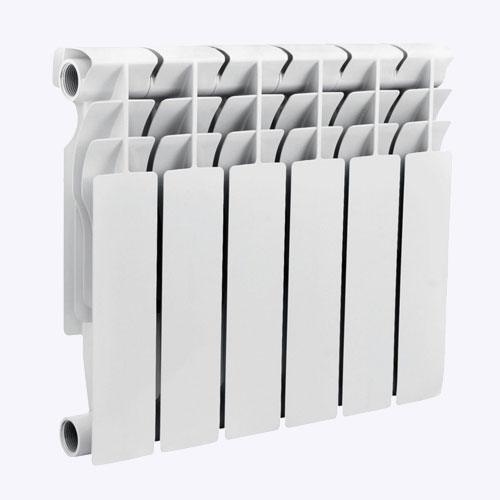

I radiatori bimetallici sono realizzati in 2 metalli: acciaio e alluminio. Questa combinazione offre i seguenti vantaggi: resistenza alla corrosione, durevolezza, aspetto moderno, elevato coefficiente di scambio termico. Lo svantaggio di tali dispositivi è il loro prezzo elevato.

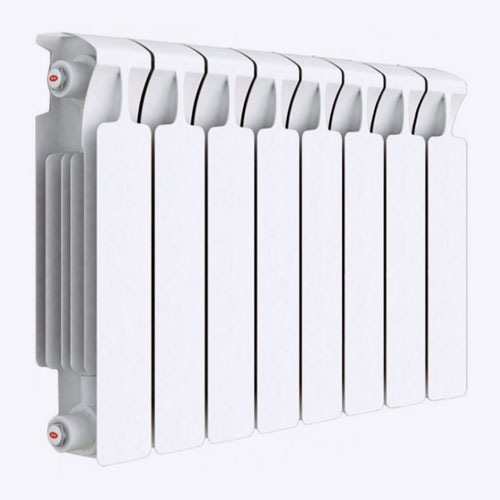

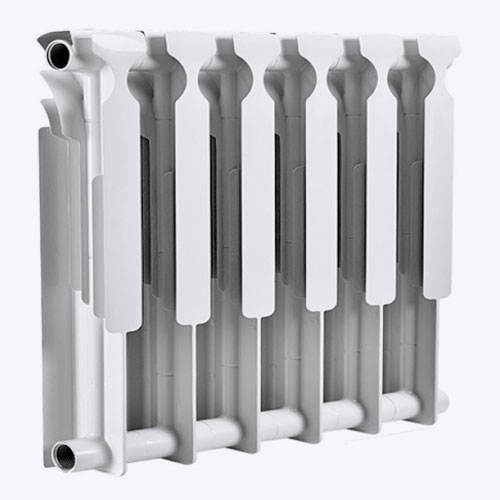

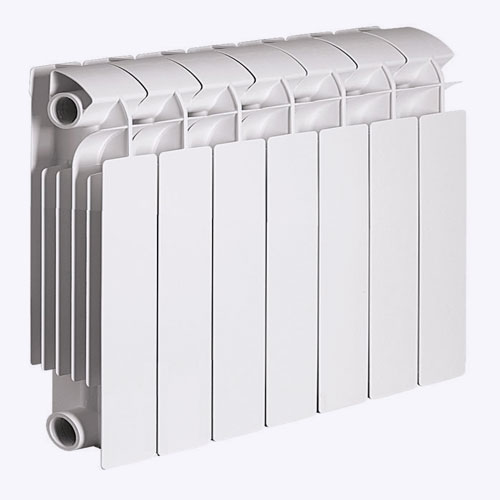

Monolitico
Tali dispositivi sono realizzati in una lega di alluminio e acciaio (sono quindi bimetallici).
La superficie di dissipazione del calore è realizzata sotto forma di un blocco non separabile.
Queste batterie sono in grado di resistere a pressioni e temperature di esercizio elevate e vengono installate in ampie aree di lavoro. Hanno una buona inerzia termica, cioè si riscaldano e si raffreddano rapidamente.

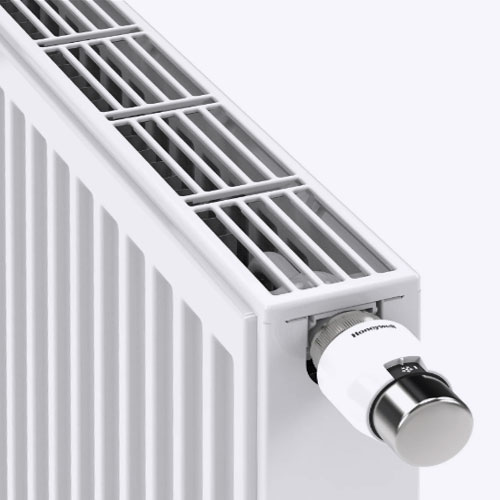

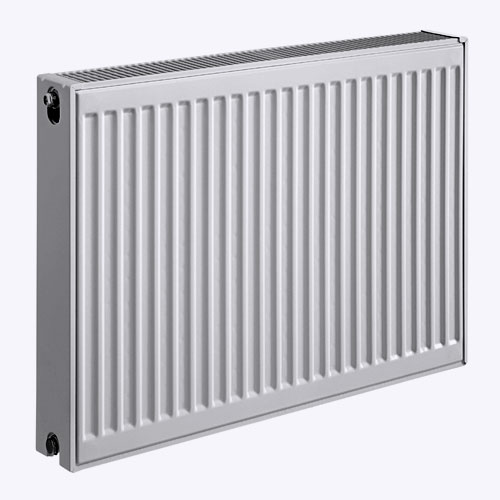

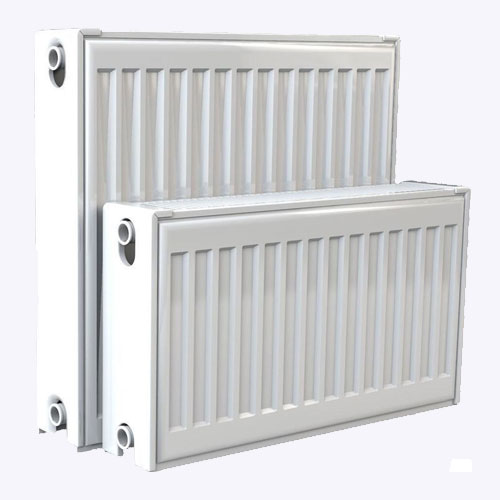

Pannello
Tali prodotti sono anche chiamati convettori. Sono realizzati in pannelli di acciaio, all'interno dei quali sono presenti canali di raffreddamento.
La superficie dei fogli può essere liscia o rigata. Il loro spessore è di 1,2-2 mm. Questi dispositivi sono compatti, dal design moderno, economici e rappresentano una soluzione economica per le abitazioni private.
Gli svantaggi includono l'instabilità ai colpi d'ariete e la predisposizione alla corrosione. Per questo motivo, questo tipo di dispositivo non viene utilizzato negli edifici a più piani.

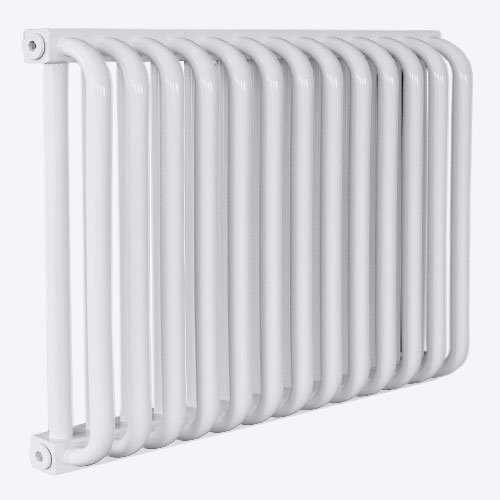

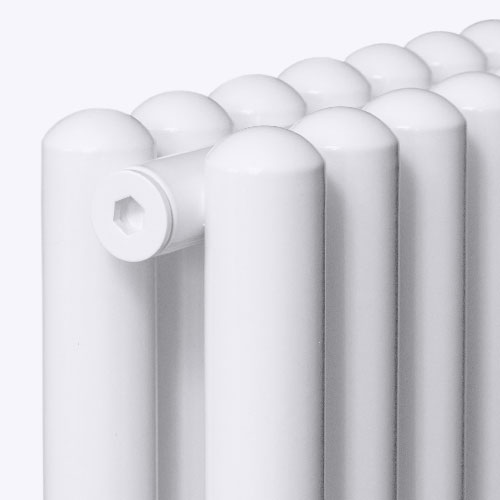

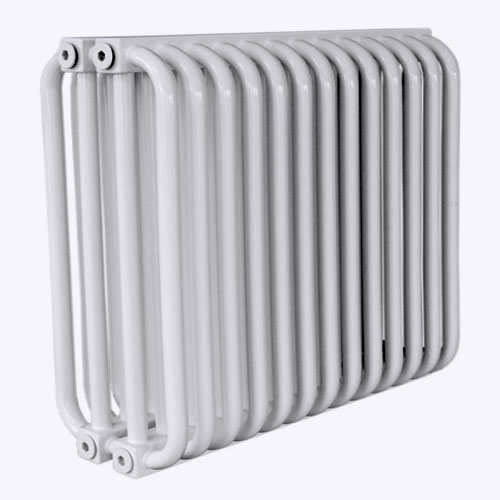

Tubolare
Sono fatti di acciaio. La struttura è un sistema unico sotto forma di tubi saldati insieme verticalmente. Questi radiatori sono disponibili in diverse dimensioni e sono simili alle batterie sovietiche in ghisa, solo più lisci, puliti e leggeri. Al giorno d'oggi tali dispositivi vengono spesso utilizzati nell'arredamento d'interni. Il processo di produzione è più costoso, il che incide sul costo dei prodotti.
Vantaggi dell'installazione fai da te
- Il vantaggio principale è il risparmio di denaro. Spesso i professionisti applicano prezzi elevati per il loro lavoro.
- Inoltre, è possibile scegliere autonomamente la posizione del dispositivo e controllare l'avanzamento del processo.
- Qualsiasi tipologia di radiatore è adatta ad un'abitazione privata grazie all'autonomia dell'impianto. Negli edifici a più piani, si dovrebbe scegliere un dispositivo in grado di resistere a una pressione di 12 bar.
Svantaggi dell'installazione fai da te della batteria
- È necessario comprendere le problematiche legate all'impianto di riscaldamento.
- Sono necessari strumenti e attrezzature speciali.
- Inoltre, non è sempre possibile effettuare l'installazione da soli.
- A causa della mancanza di competenze professionali il processo potrebbe subire ritardi.
Cosa è necessario per l'installazione
Per tutti i tipi di radiatori, l'insieme di attrezzature, utensili e materiali è pressoché lo stesso:
- presa d'aria;
- tappo;
- valvole di intercettazione;
- parentesi;
- materiali di consumo.
Spurgo dell'aria

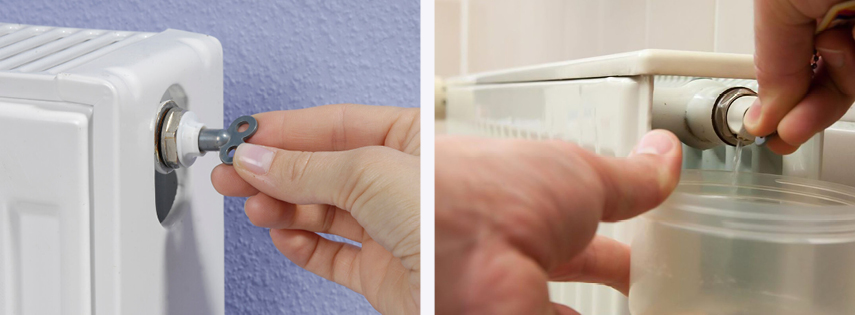

L'aria potrebbe accumularsi nel radiatore, impedendo il corretto funzionamento dell'impianto di riscaldamento. Bisogna resettarlo. A questo scopo viene utilizzata la gru Maevskij. Questo dispositivo è posizionato sull'ingresso superiore libero (collettore).
Il dispositivo è una valvola a spillo. Per far uscire l'aria, ruotare la maniglia del rubinetto fino a sentire un sibilo e chiuderla dopo che il liquido è uscito.
La necessità di spurgare l'aria può essere determinata toccando la superficie della batteria. Se il riscaldamento non è uniforme, è il momento di rimuovere le bolle d'aria.
Oltre alla gru Mayevsky, vengono prodotti anche gli spurghi automatici dell'aria. Ma sono realizzati solo in ottone o nichel, senza essere rivestiti di smalto bianco. Poiché ciò rovina l'aspetto dell'intera struttura, tali prese d'aria vengono raramente utilizzate.

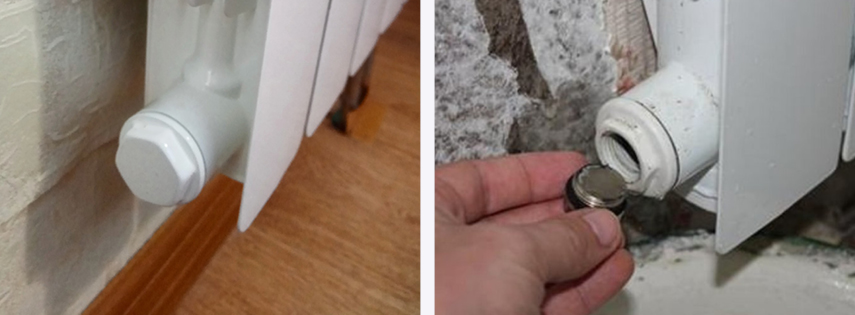

Spine
I dispositivi con collegamento laterale hanno 4 uscite. 2 di essi sono utilizzati per le condotte di mandata e di ritorno. Il terzo è dotato di una gru Mayevsky. La quarta uscita è chiusa con un tappo.
È un piccolo elemento con una filettatura (destra o sinistra). Il colore (solitamente bianco) e il materiale del prodotto sono simili a quelli del radiatore.

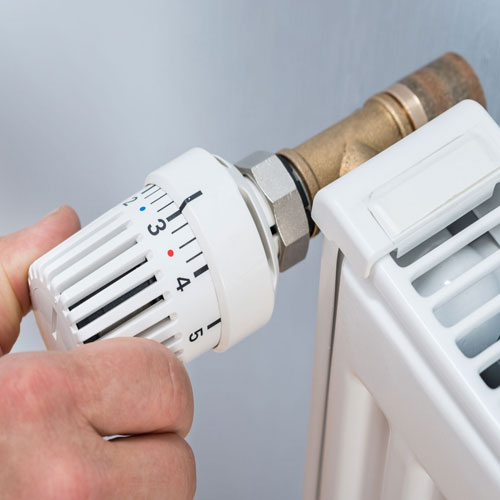

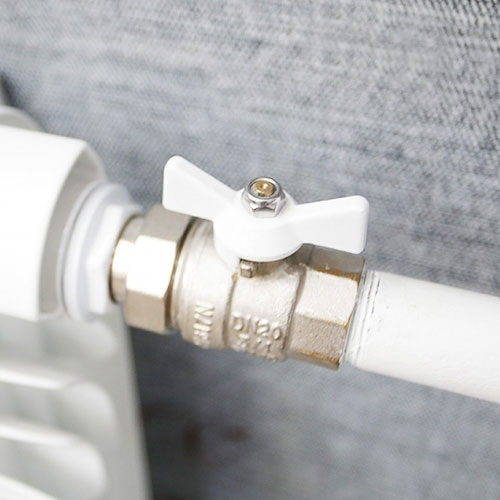

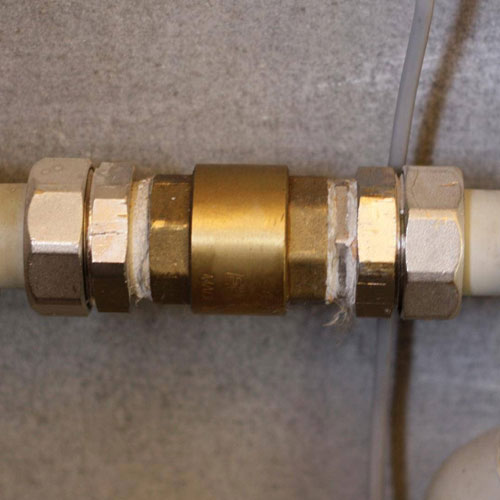

Valvole di intercettazione
È rappresentato dai seguenti rubinetti:

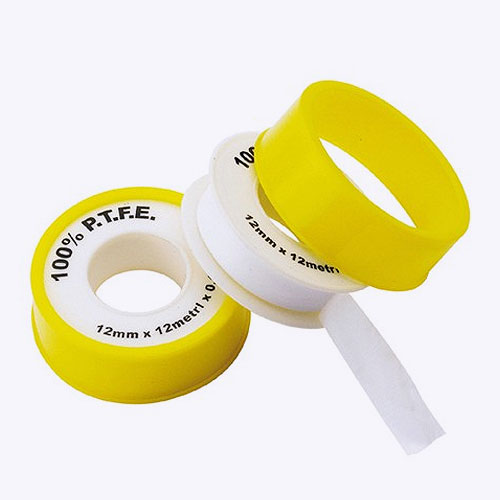

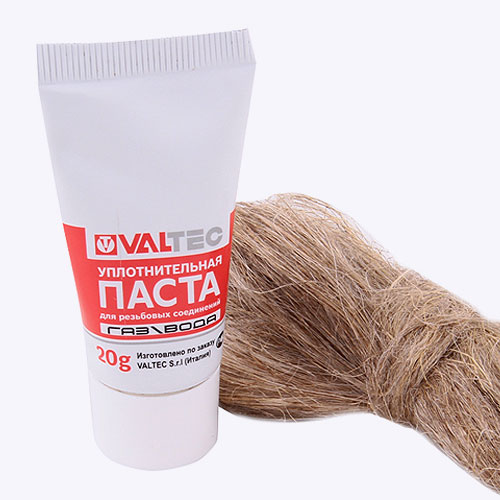

Materiali di consumo
L'elenco degli altri materiali necessari è il seguente:
Utensili
Per installare i dispositivi avrai bisogno di:
Requisiti per il posizionamento dei radiatori
I radiatori vengono solitamente posizionati vicino alla parete, sotto la finestra. Inoltre, possono essere installati in luoghi con grandi dispersioni di calore, lungo le pareti esterne, nelle aperture di ingresso, negli angoli delle stanze e sulle trombe delle scale. La potenza totale dei dispositivi di riscaldamento deve essere pari alla potenza termica richiesta.
Installazione delle batterie all'interno

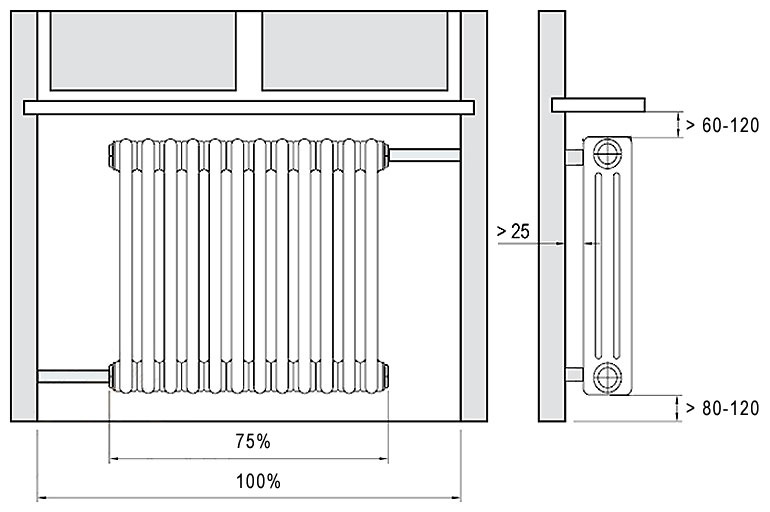

Per garantire la libera circolazione dell'aria attorno al radiatore, è necessario mantenere le distanze richieste dalla finestra e dal pavimento.
Sono:
- dal basso al pavimento – 8-12 cm;
- dall'alto al davanzale della finestra – 6-12 cm;
- dalla parete – 2-5 cm.
Inoltre, il radiatore dovrebbe essere posizionato al centro dell'apertura della finestra. Le deviazioni consentite sono di 2 cm in una direzione. La larghezza del dispositivo dovrebbe essere pari al 75% della larghezza della finestra.

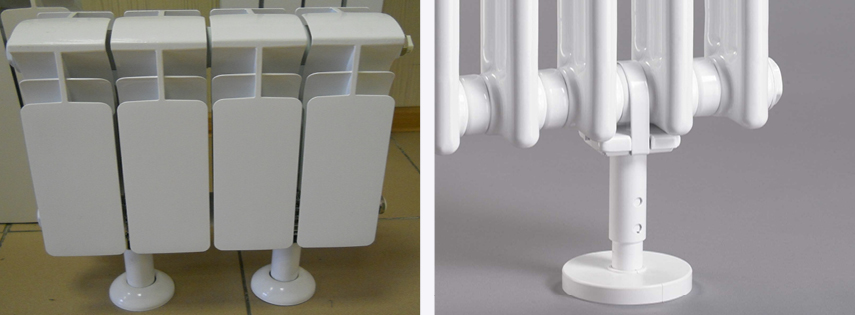

Montaggio a pavimento
Non è sempre possibile installare un radiatore a parete. Ad esempio, gli elettrodomestici pesanti in ghisa non sono fissati a strutture verticali realizzate in calcestruzzo leggero. In questo caso vengono utilizzate staffe da pavimento.
Spesso sono inclusi nel prodotto. Le gambe possono essere fisse in altezza o regolabili. Il dispositivo viene fissato al pavimento mediante tasselli.

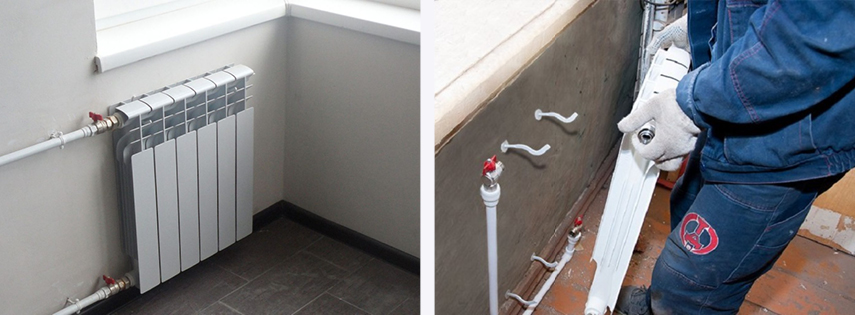

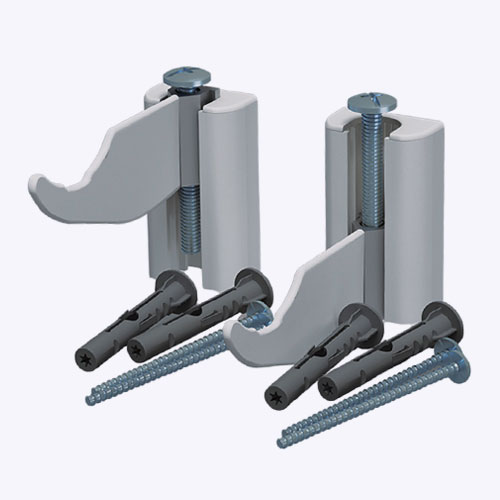

Montaggio a parete
Questo è il metodo di installazione più comune. Nella scelta degli elementi di fissaggio si tiene conto del carico del dispositivo. I ganci sono quelli più comunemente utilizzati. Vengono selezionati in base al tipo di tassello. Si pratica un foro nel muro, si inserisce un elemento in plastica e si avvita un gancio. Il carico principale ricade sugli elementi di fissaggio superiori.
Istruzioni per l'installazione
Prima dell'installazione è necessario verificare la disponibilità di tutti i materiali e gli utensili. Il numero di elementi di fissaggio dipende dalle dimensioni della batteria. Il dispositivo sezionale in alluminio è fissato a 3 ganci (2 in alto e 1 in basso) se il numero di parti è inferiore a 10, negli altri casi ne saranno necessari 4 o più.

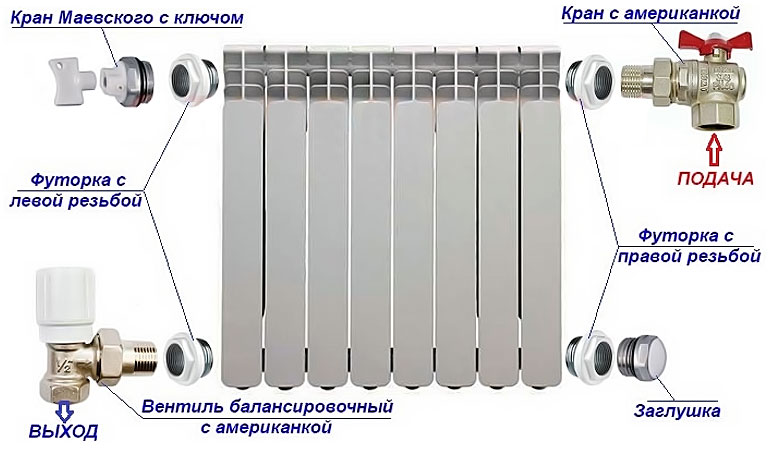

Montaggio delle attrezzature
Se le sezioni non sono collegate tra loro, è necessario farlo da soli utilizzando i nippli. Avrai bisogno di una chiave con un attacco speciale.
Dopo aver collegato le sezioni, è necessario effettuare le seguenti operazioni:
- Pulire i fori laterali alle estremità.

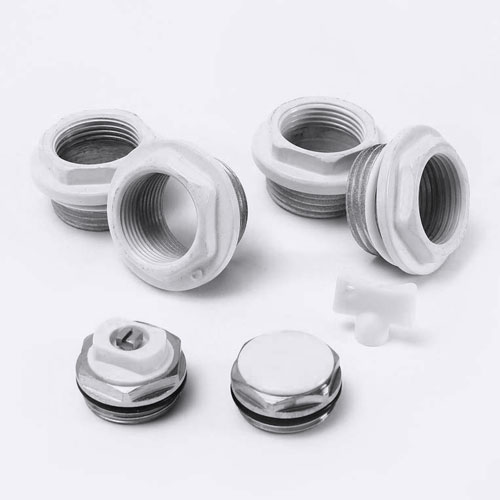

- Avvitare 4 boccole dalle estremità e serrarle con una chiave. Prestare attenzione al tipo di filettatura (destra e sinistra) per serrarle dal lato corrispondente.
- Chiudere con un tappo la presa inferiore che non verrà utilizzata.
- Avvitare il rubinetto Mayevsky nel collettore superiore, utilizzando il materiale di tenuta.

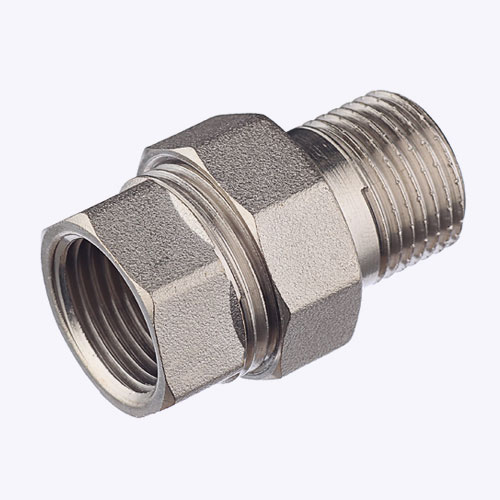

- Avvitare i dadi di raccordo nei fori rimanenti.
Per evitare danni, è meglio non rimuovere la pellicola protettiva prima del termine dell'installazione.

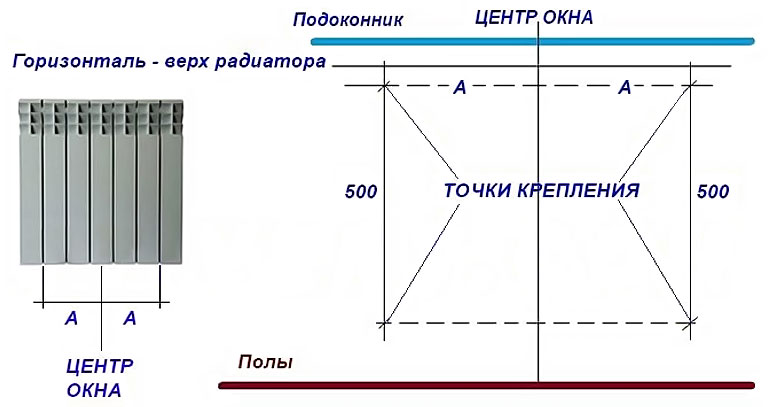

Marcatura dei fissaggi
Per appendere il radiatore in modo uniforme, è necessario tracciare alcune linee guida. È più comodo farlo con una matita direttamente sul muro.
Per contrassegnarlo correttamente, dovresti fare quanto segue:
- Determina dove si trova il centro dell'apertura della finestra e traccia una linea verticale che passi per questo punto.
- Misurare 6-12 cm dal davanzale della finestra e tracciare una linea orizzontale.
- Misurare la distanza dal centro del radiatore ai punti di montaggio. Posizionalo su entrambi i lati del centro della linea orizzontale tracciata in precedenza. Tracciare linee verticali attraverso i punti ottenuti.
- Misurare la distanza tra il bordo superiore del radiatore e questi. Riportare il risultato ottenuto lungo le linee verticali tracciate nel punto 3. Si otterranno così i punti di foratura superiori.
- Fare un passo indietro di 50 cm verso il basso. Questa sarà la posizione dei supporti inferiori. L'interasse non è sempre uguale a 50 cm. Se il dispositivo ha dimensioni non standard, questo valore deve essere verificato separatamente.
Prima di procedere alla marcatura, è necessario verificare che il davanzale della finestra sia montato in modo uniforme. Se è presente una curvatura, è meglio appendere il radiatore parallelamente ad essa.
Altrimenti sembrerà che la stufa sia storta. Per gli impianti a circolazione naturale è importante una piccola pendenza del dispositivo (1-1,5%) lungo il flusso del refrigerante. Questo viene fatto per evitare il ristagno dell'acqua.
La fase finale
Si tratta di un montaggio diretto della batteria.
Per fare ciò, è necessario procedere come segue:

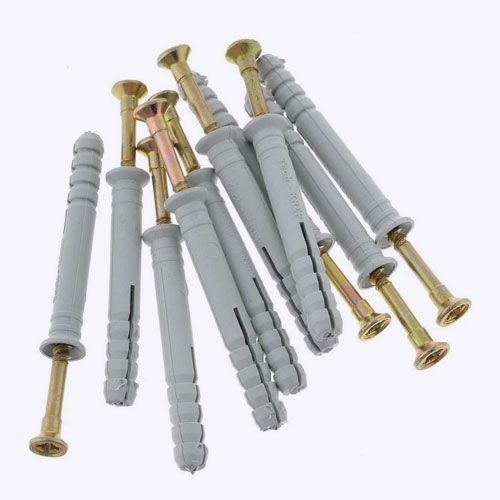

- Praticare dei fori nei punti indicati, inserire i tasselli di plastica e avvitare i ganci.
- Appendere il dispositivo (almeno 2,5 cm dalla parete).

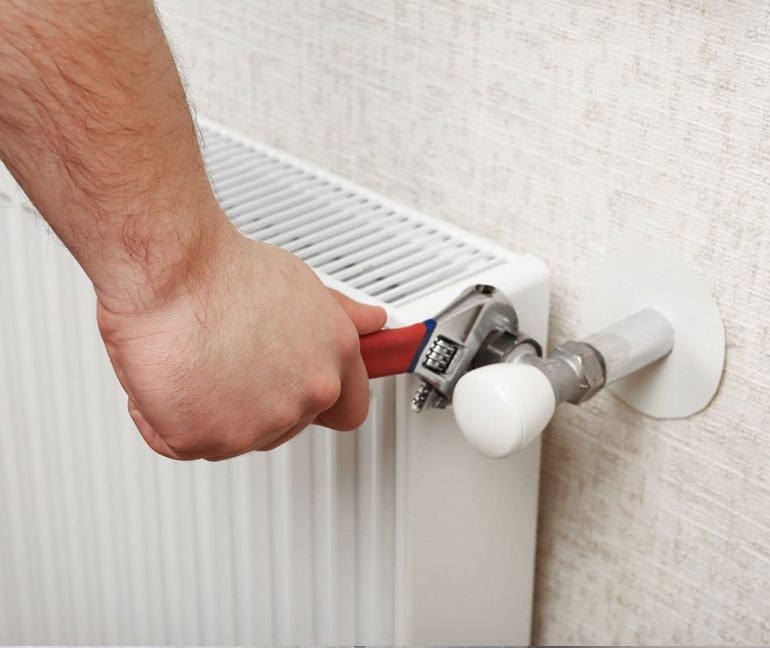

- Portare i tubi del riscaldamento e collegarli all'apparecchio.
- Serrare il dado di raccordo e la guarnizione.
- Riempire lentamente il radiatore con acqua, quindi rilasciare l'aria.
Tubazioni del radiatore di riscaldamento
Questo è il tipo di collegamento della batteria alle condutture.
Ci sono 3 opzioni:

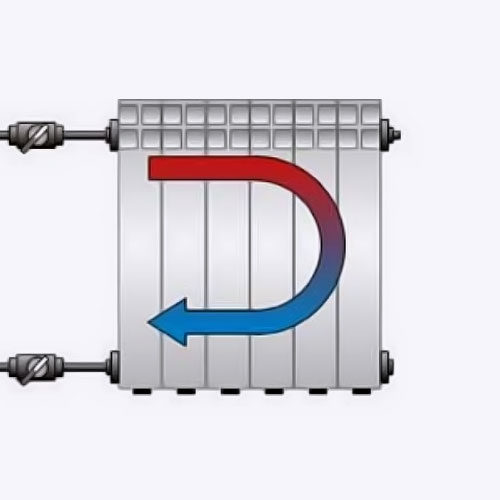

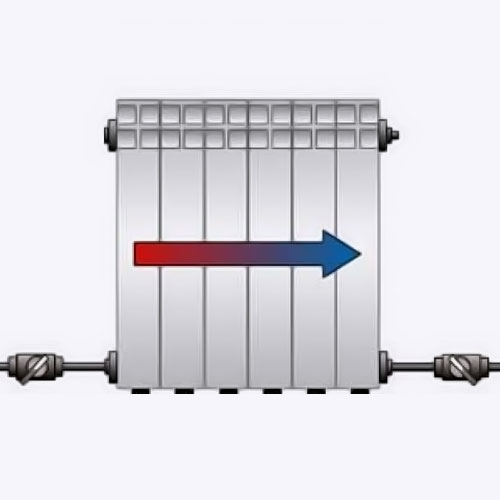

Collegamento unidirezionale
Viene anche chiamata laterale. Le linee dirette e di ritorno sono collegate da un lato. Questo è il metodo di collegamento più comune negli appartamenti e può essere a tubo singolo o doppio. Lo svantaggio di questo metodo è che la batteria si riscalda in modo non uniforme: la zona più calda è quella vicina al punto di alimentazione. Per questo motivo la perdita di calore è pari a circa il 10%.

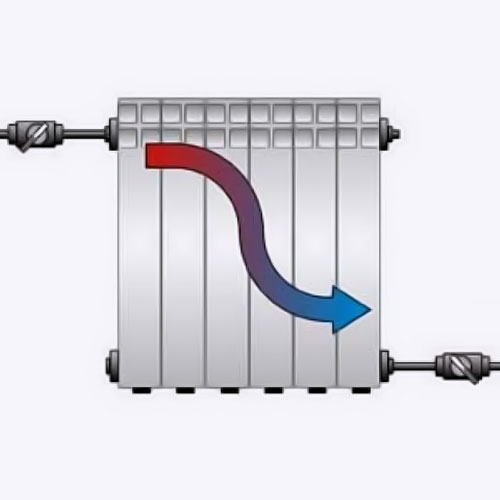

Collegamento diagonale
Questa opzione è più efficace della precedente. Il principio è che il refrigerante viene immesso attraverso l'ingresso superiore ed esce da quello inferiore, sul lato opposto. Con questo metodo di collegamento, il trasferimento di calore è massimo, perché il dispositivo si riscalda in modo uniforme.
Collegamento a sella
Ciò accade spesso quando il cablaggio dell'impianto di riscaldamento è posizionato nel pavimento. Il liquido refrigerante caldo sale verso l'alto, poi si raffredda e scende. In termini di efficienza, questo tipo di collegamento si colloca al terzo posto dopo quello unilaterale e quello diagonale, perché le perdite di calore ammontano al 10-20%, pertanto i collegamenti a sella sono rari negli edifici a più piani. Con questo metodo, però, i tubi risultano ben nascosti, il che ha un effetto positivo sul design degli interni.
